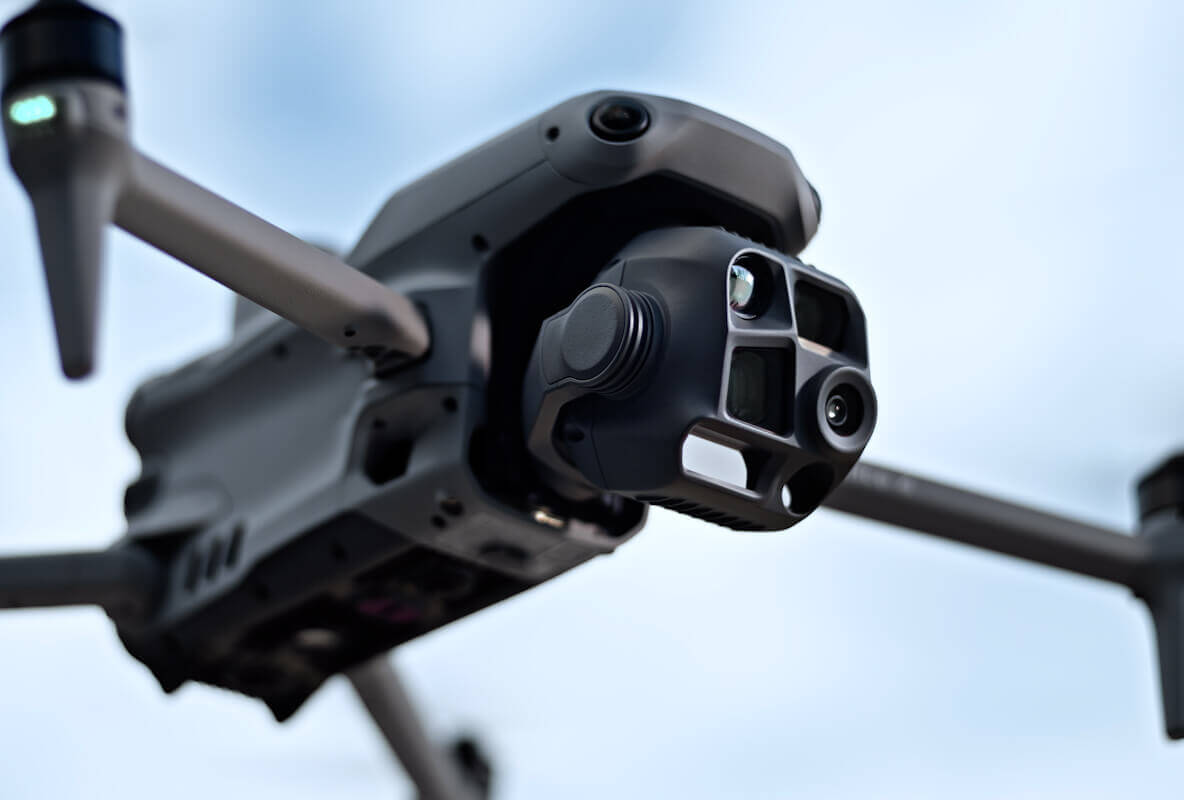

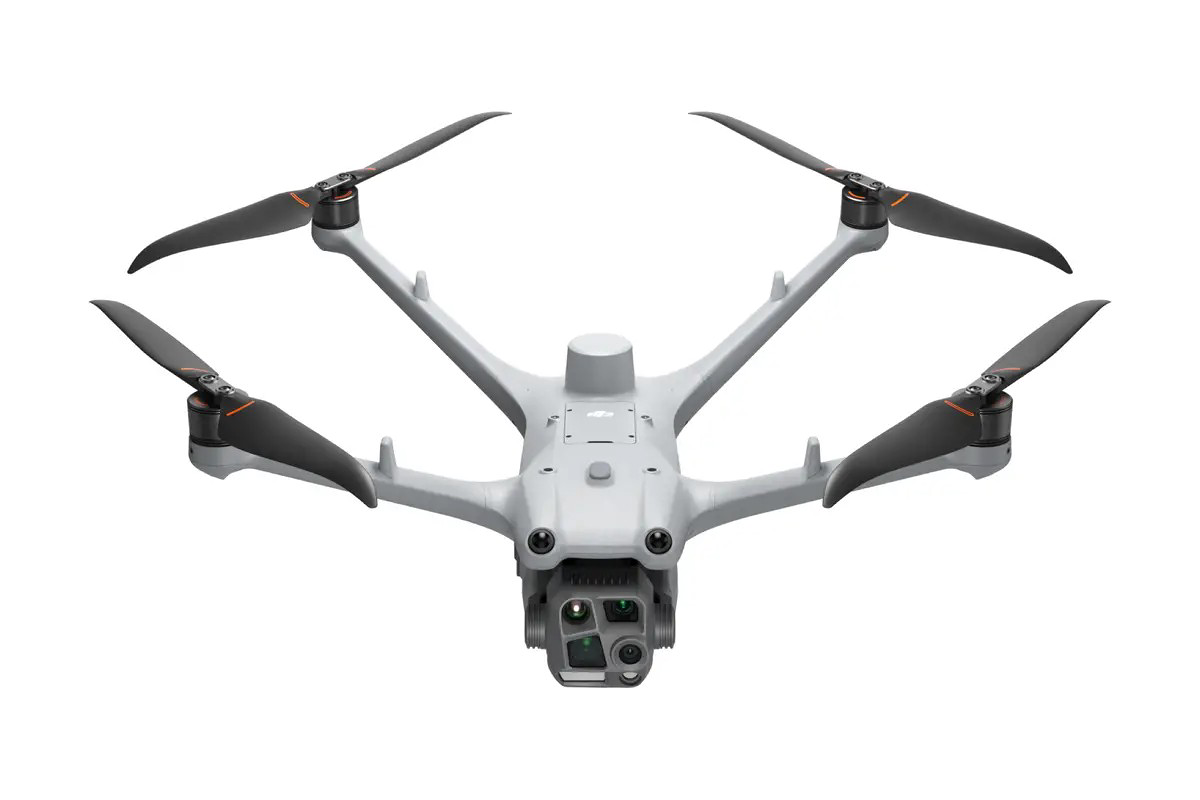

DJI Matrice 4TD dronas su RC Plus 2 pultu

Flagmaninis išmanusis daugiasensorinis kompaktiškas dronas

Pristatome DJI Matrice 4 seriją - naujos kartos kompaktišką, išmanų ir daugiasensorinį flagmaninį droną, skirtą profesionaliam naudojimui įvairiuose sektoriuose. Seriją sudaro Matrice 4T ir Matrice 4E modeliai, aprūpinti moderniomis funkcijomis, tokiomis kaip išmanus objektų aptikimas ir matavimas lazeriniu atstumo matuokliu. Skrydžiai tampa dar saugesni ir patikimesni dėl išplėstų jutiklių galimybių. Ženkliai patobulinti ir Matrice 4 serijos priedai. Matrice 4T modelis pritaikytas įvairioms pramonės šakoms - nuo elektros ūkio, greitosios pagalbos ir viešojo saugumo iki miškų apsaugos. Tuo tarpu Matrice 4E idealiai tinka geoerdvinėms užduotims, tokioms kaip kartografavimas, statybų sektorius ir kasyba. Nauja išmaniųjų oro sprendimų era prasideda dabar.

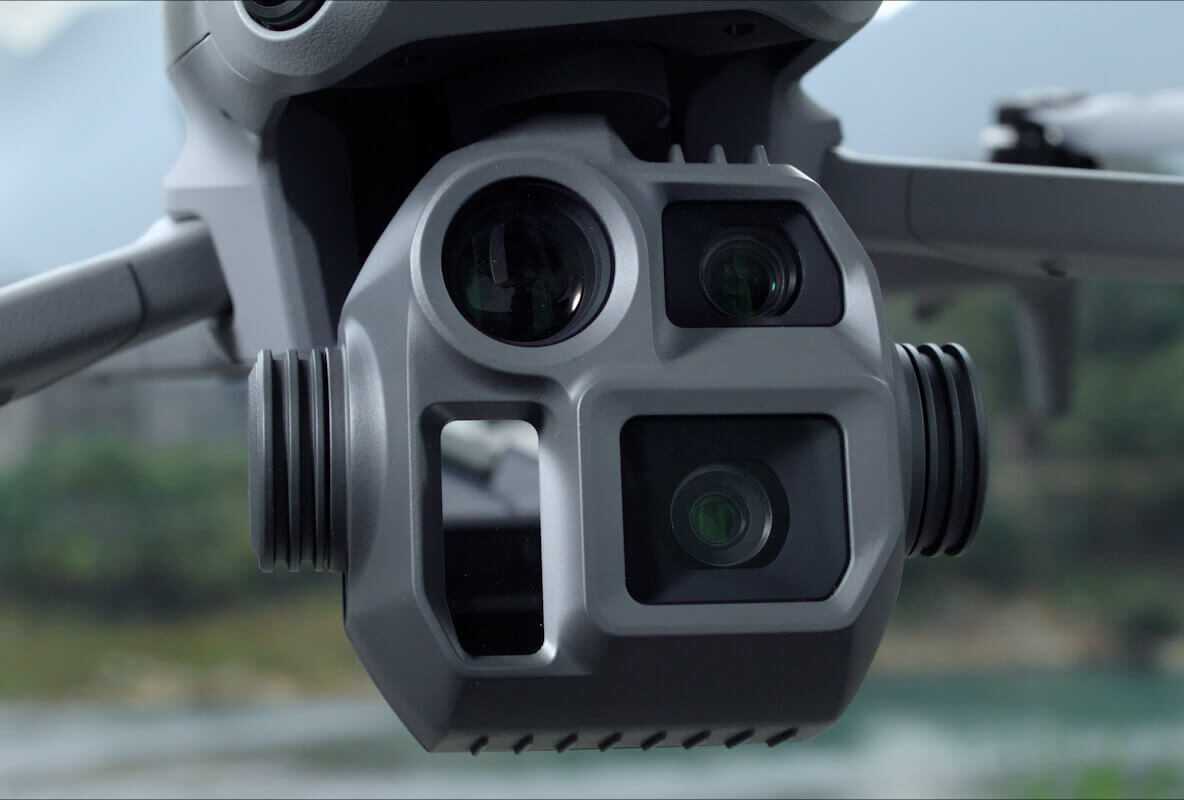

Du modeliai - neribotos galimybės

• Plataus kampo kamera: 1/1.3″ CMOS, 48 MP, f/1.7, židinio nuotolio ekvivalentas - 24 mm
• Vidutinio teleobjektyvo kamera: 1/1.3″ CMOS, 48 MP, f/2.8, židinio nuotolio ekvivalentas - 70 mm
• Teleobjektyvo kamera: 1/1.5″ CMOS, 48 MP, f/2.8, židinio nuotolio ekvivalentas - 168 mm
• Lazerinis atstumo matuoklis: matavimo atstumas - 1800 m (1 Hz); įstrižinis kampas (1:5 santykis) - 600 m (1 Hz); akloji zona - 1 m; matavimo tikslumas (m): ± (0,2 + 0,0015 × D) [1]
• Termovizorinė infraraudonųjų spindulių kamera [2]: 640 × 512 raiška, f/1.0, židinio nuotolio ekvivalentas - 53 mm; neatšaldytas VOx mikrobolometras; palaiko aukštos raiškos režimą (tik 4T modelyje)

NIR pagalbinis apšvietimas [3]

• Šviesos sklaidos kampas - 6°, apšvietimo atstumas - 100 m
• Išmanios veikimo funkcijos
• Puikus veikimas prastame apšvietime
• Aukštos kokybės vaizdas ir stabili transliacija
• Efektyvios ir tikslios kartografavimo galimybės
• Reikšmingai patobulinti priedai
• Padidintas skrydžių saugumas

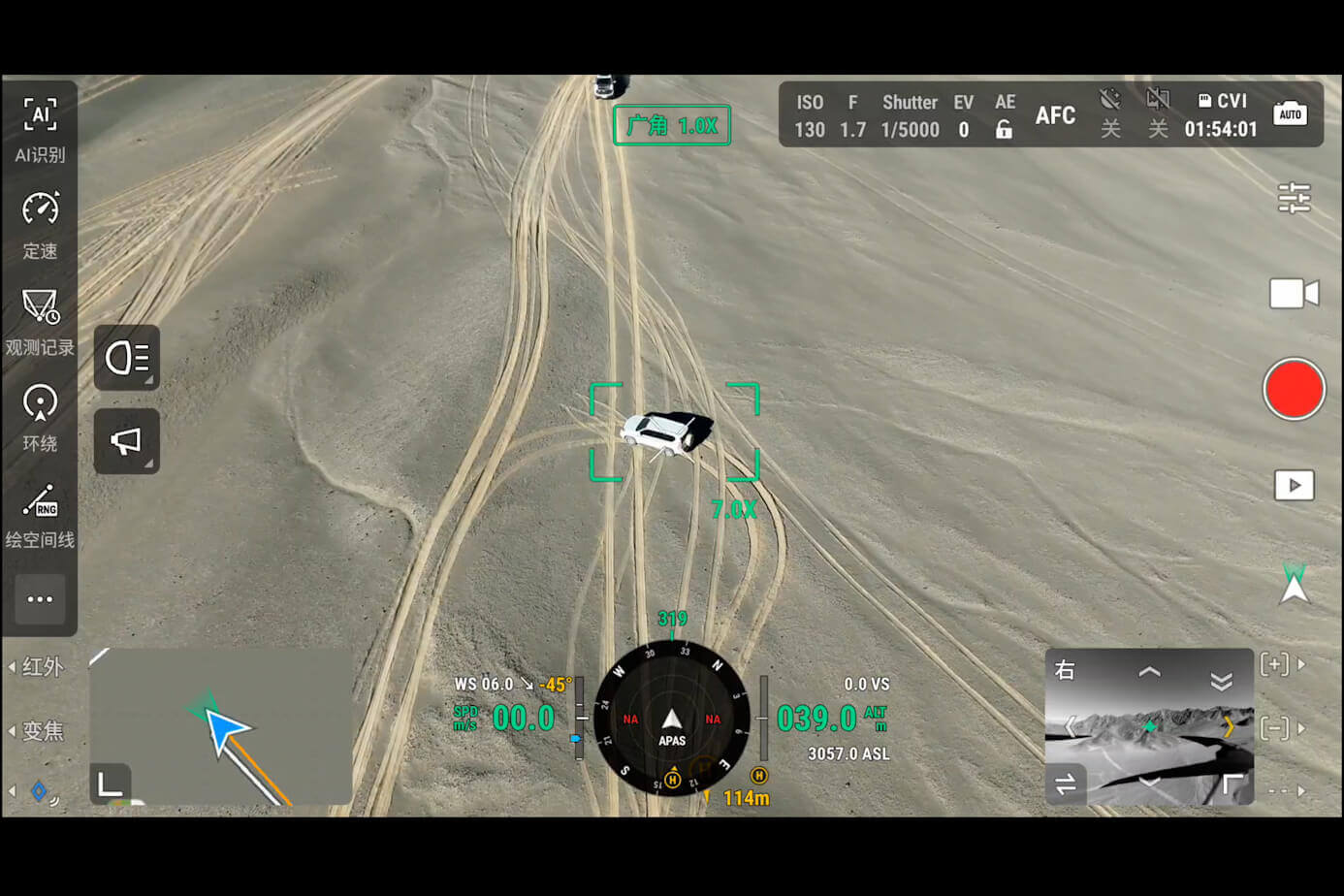

Išmanios operacijos

Pažangios galimybės misijų metu

Integruotas sprendimas leidžia identifikuoti transporto priemones, laivus ar asmenis tiek paieškos ir gelbėjimo misijų metu, tiek atliekant įprastus skrydžius. Taip pat galima perjungti į kitus darbo režimus, išplečiant funkcionalumą. Be to, palaikoma aukštos raiškos tinklelio fotografija ir galingos objektų sekimo funkcijos.

Lazerinis atstumo matuoklis - tikslūs duomenys akimirksniu

Lazerinis atstumo matuoklis užtikrina tikslius matavimus realiuoju laiku. Naudojantis tokiomis funkcijomis kaip taško žymėjimas, linijų braižymas ar ploto skaičiavimas, galima greitai ir tiksliai pažymėti tikslines vietas ar, pavyzdžiui, apskaičiuoti gaisro apimtį. Duomenimis galima dalintis per DJI Pilot QR kodą ar FlightHub 2 platformą, taip užtikrinant efektyvesnį bendradarbiavimą ir sklandesnius darbo procesus.

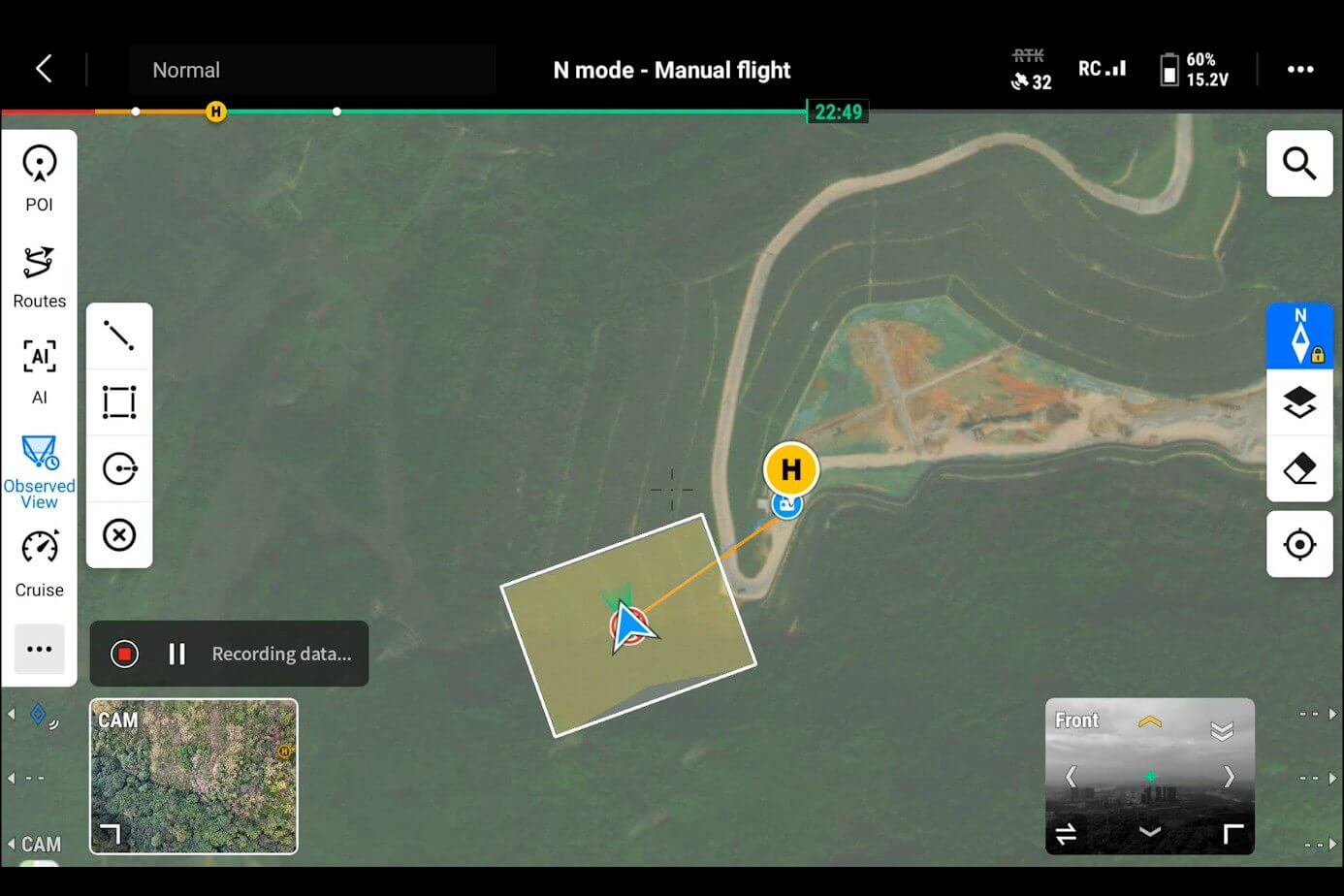

Stebimos zonos įrašymas

DJI Pilot 2 programinė įranga automatiškai nustato kameros kadro centrą ir stebimą teritoriją. Ši funkcija leidžia atvaizduoti stebėjimo plotą žemėlapyje - itin naudinga atliekant patruliavimą ar paieškas kalvotose vietovėse, kur trūksta aiškių orientyrų.

Efektyvus skrydis, išmanus valdymas

Kruizas

FlyTo

Išmanus sekimas

POI

Esant ekstremalioms situacijoms ar nelaimėms, dronas gali automatiškai pritaikyti skrydžio trajektoriją ir greitį pagal aplinkos sąlygas, todėl pasiekia tikslą be pilotavimo rankiniu būdu.

Veikite užtikrintai prastomis apšvietimo sąlygomis

Naktinis režimas

Matrice 4 serija pasižymi iš esmės atnaujintu naktiniu režimu. Spalvotas naktinis matymas dabar turi tris veikimo režimus ir du triukšmo mažinimo lygius. Su IR Cut filtru ir NIR papildomu apšvietimu įrenginys puikiai susidoroja su tamsa, užtikrindamas aiškų paieškos ir gelbėjimo objektų matomumą.

• Išmani vaizdo fiksacija prasto apšvietimo sąlygomis

Matrice 4 serijos kameros turi didesnes diafragmas ir išmanią prasto apšvietimo technologiją, kuri žymiai pagerina veikimą bei darbo efektyvumą prieblandoje ar naktį.

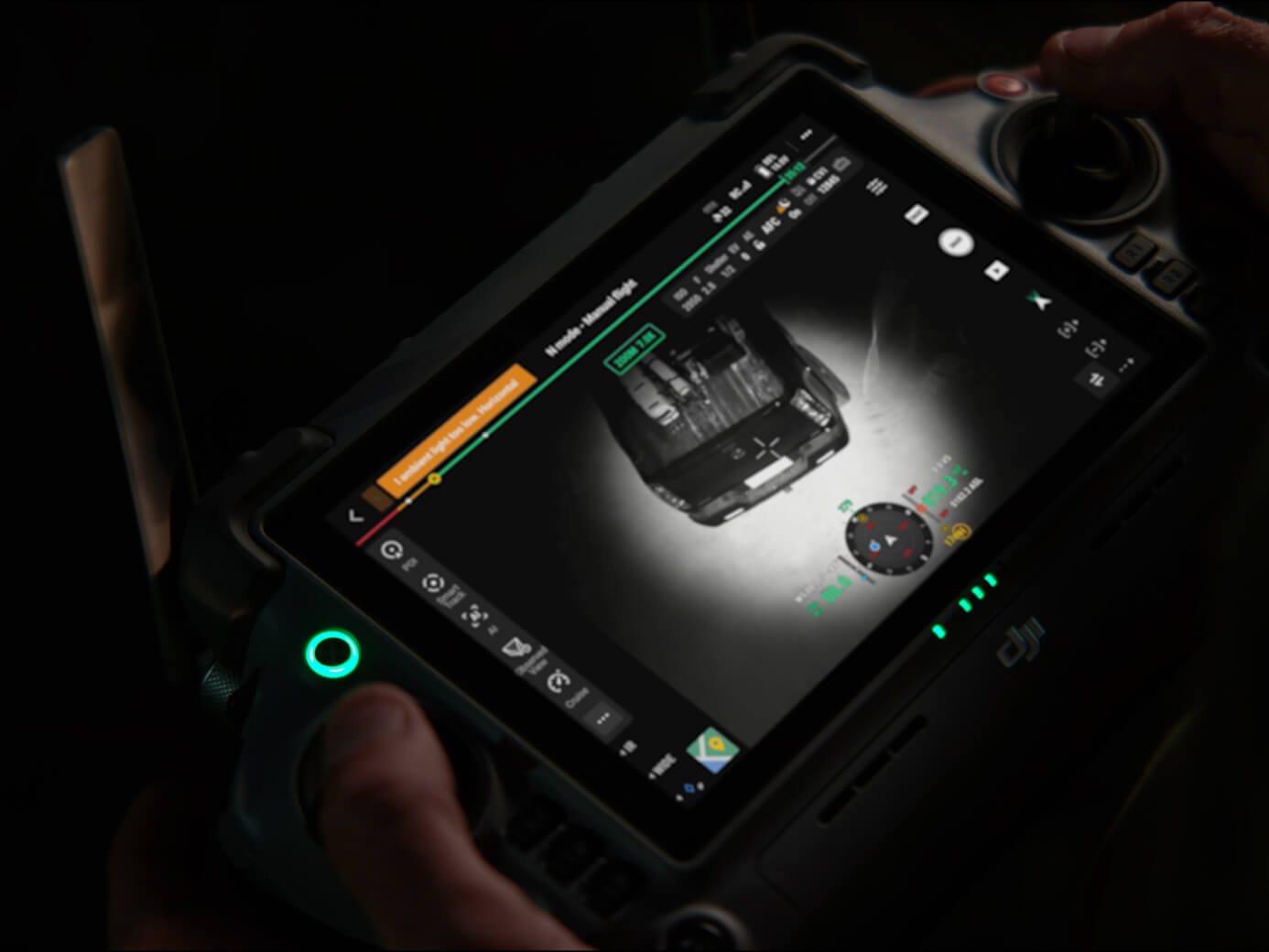

• NIR papildomas apšvietimas

Matrice 4T įrengtas naujos kartos NIR apšvietimas, kurio veikimo nuotolis siekia iki 100 m. [4] Tai leidžia aiškiai matyti objektus tamsoje, todėl sistema itin tinkama, pavyzdžiui, laukinės gamtos stebėjimui.

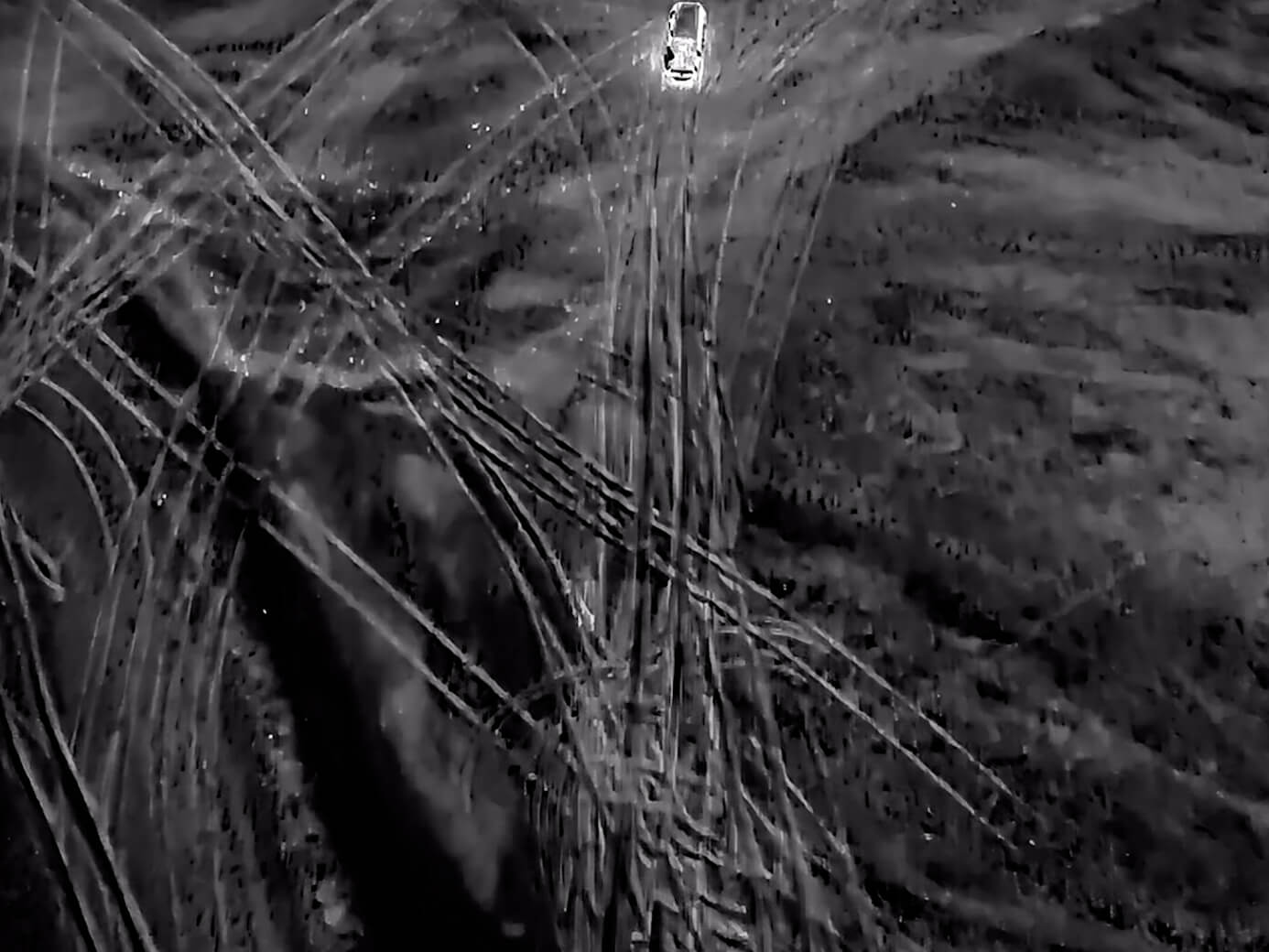

• Termovizija

Termovizija

Matrice 4T palaiko infraraudonųjų spindulių High-Res režimą su iki 1280 × 1024 raiška. Taip pat siūlomas itin didelės raiškos režimas, leidžiantis tiksliai aptikti net subtilius temperatūros skirtumus įvairiose užduotyse. Kiekvienas įrenginys kalibruojamas siekiant tiksliai nustatyti temperatūrą bei turi integruotą temperatūros jutiklį, skirtą realaus laiko matavimams.

Visakryptis „fisheye“ matymas prasto apšvietimo sąlygomis [5]

Matrice 4 serija aprūpinta šešiais didelės raiškos „fisheye“ jutikliais, kurie optimizuoti darbui prie silpno apšvietimo. Tai ženkliai pagerina pozicionavimą, leidžia efektyviai išvengti kliūčių bei užtikrina saugų grįžimą sudėtingoje miesto aplinkoje esant prastam apšvietimui.

Ryškus matymas - matykite daugiau detalių

Fiksuokite smulkiausias detales iš tolo

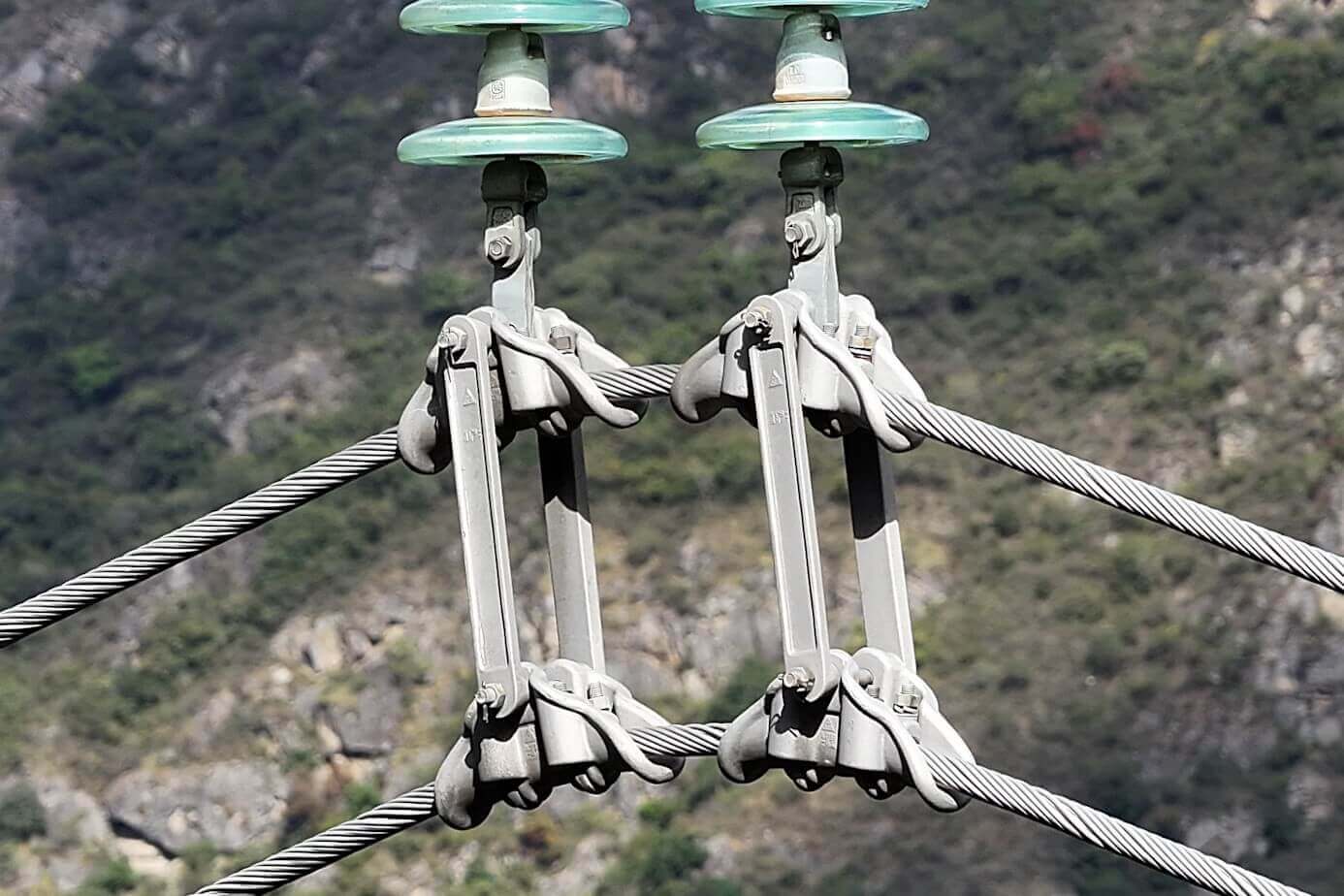

Atnaujintas vidutinio nuotolio teleobjektyvas

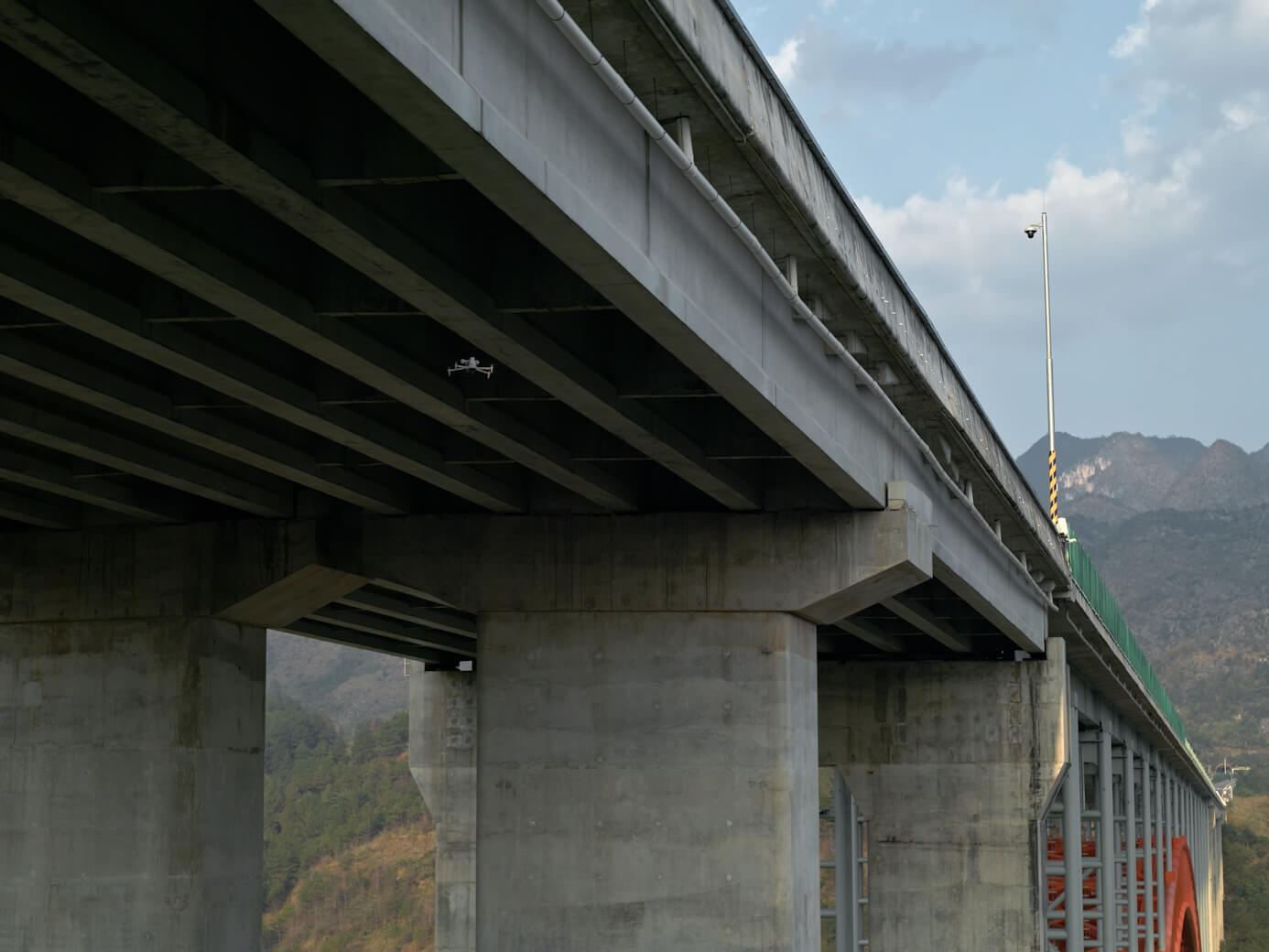

Matrice 4 serija turi patobulintą vidutinio nuotolio telekamerą, skirtą tikslioms apžiūroms. Atlikdami elektros tinklų ar tiltų patikras, operatoriai iš 10 m atstumo gali aiškiai įžvelgti varžtus, įtrūkimus ar nuskaityti duomenis nuo įrenginių transformatorinėse. [6]

Itin didelės raiškos teleobjektyvas

Matrice 4 serijos telekamera dar tobulesnė - 48 MP raiška leidžia tiksliai užfiksuoti net mažiausias detales iš maždaug 250 m atstumo. [7] Be to, Matrice 4T turi IR-Cut filtrą, leidžiantį veikti visą parą.

Stabilus priekinio plano vaizdas su teleobjektyvu

Patobulinta teleobjektyvo stabilizavimo sistema užtikrina, kad priekinio plano objektai išliktų ryškūs ir stabilūs net esant 10× ar didesniam priartinimui. Tai ypač aktualu viešojo saugumo ir inspektavimo srityse, kur svarbios kiekviena detalė.

Elektroninis rūko šalinimas - aiškus vaizdas bet kokiomis sąlygomis

Esant smogui ar padidintai atmosferos drėgmei, elektroninio rūko šalinimo funkcija leidžia pasirinkti vieną iš trijų režimų (žemas, vidutinis, aukštas), kad būtų optimizuotas Matrice 4 serijos vaizdo aiškumas pagal konkrečias darbo sąlygas ir poreikius.

Tikslus ir greitas kartografavimas

Fotografavimas kas 0,5 sekundės

Matrice 4E plataus kampo kamera palaiko fotografavimą kas 0,5 sekundės tiek ortofotografijos, tiek įstrižosios fotografijos režimuose - tai leidžia greitai atlikti oro žvalgybą iš skirtingų kampų. Skrydžio greitis kartografavimo metu gali siekti net 21 m/s, [8] ženkliai padidinant darbo našumą.

Fiksavimas keliomis kryptimis - didesnis efektyvumas

5 krypčių įstrižasis fiksavimas

Matrice 4 serija palaiko naują 5 krypčių įstrižąjį fiksavimą. Gimbalas automatiškai prisitaiko ir fotografuoja iš skirtingų kampų pagal žvalgomą teritoriją. Tai leidžia vieno skrydžio metu užfiksuoti daugiau kadrų, lyginant su ankstesniais modeliais, [9] žymiai padidinant mažų dronų įstrižosios fotografijos našumą.

3 krypčių ortofotografija [10]

Matrice 4E palaiko 3 krypčių ortofotografiją, leidžiančią fiksuoti vaizdus ir iš šonų - taip sumažinamas kadrų persidengimas. Vieno skrydžio metu galima padengti iki 2,8 km² plotą. [11] Papildomas maršruto aukščio optimizavimas nereikalingas - pasiekiamas tikslus aukščio išlaikymas. Naudojant naujas DJI Terra funkcijas dar labiau pagerinamas atkūrimo tikslumas ir kokybė.

Išmanus 3D fiksavimas - tikslus modeliavimas

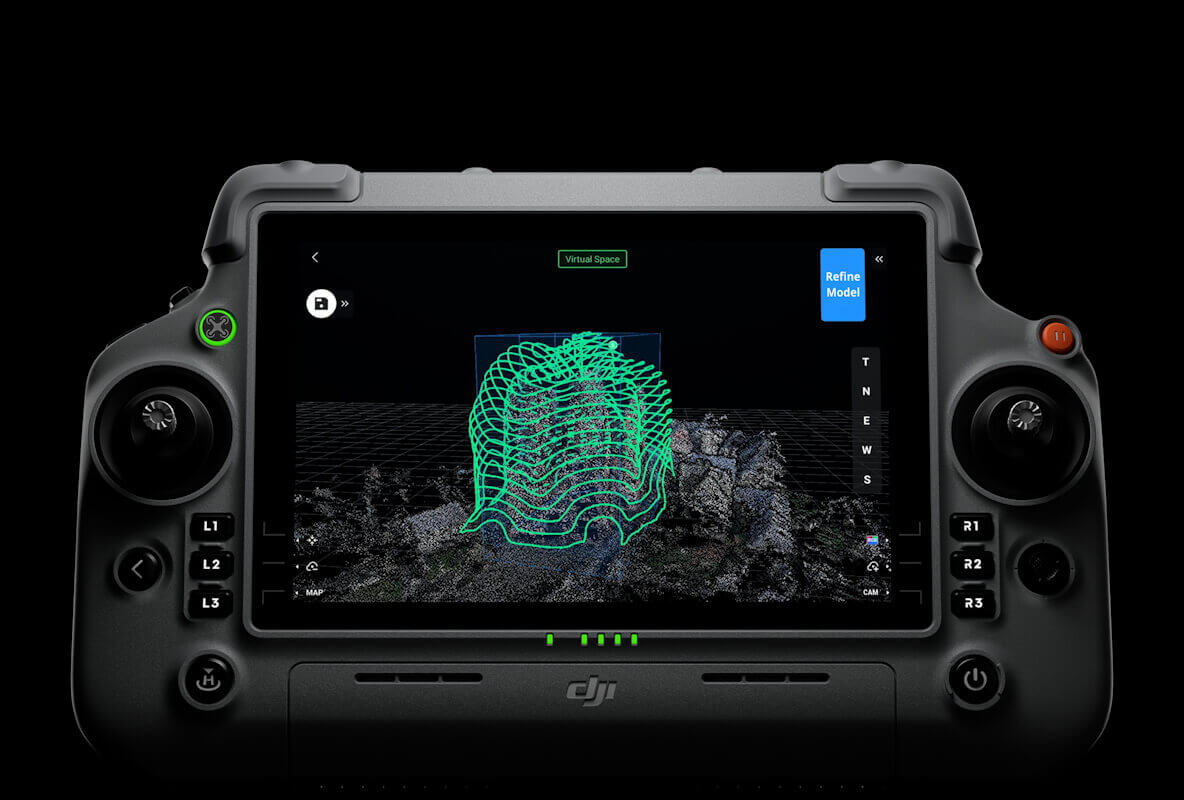

DJI Matrice 4E palaiko išmanųjį 3D fiksavimą, leidžiantį sukurti preliminarų modelį tiesiai valdymo pulte. Remiantis šiuo modeliu galima greitai sudaryti tikslius kartografavimo maršrutus palei pastatų paviršius, atlikti detalius matavimus ir modeliuoti sudėtingus objektus. Taip pat palaikomas virtualios erdvės maršrutų bei kelio taškų peržiūros funkcionalumas, leidžiantis įvertinti maršruto saugumą ir aprėptį.

Išmanus 3D tyrimas modeliui kurti

Matrice 4E galima integruoti su Manifold 3, kad būtų aktyvuota išmanioji 3D analizė modeliui kurti. Pasitelkus galingus Manifold 3 skaičiavimo resursus, sistema automatiškai suplanuoja saugius skrydžio maršrutus aplink objektą ir realiu laiku sukuria preliminarų 3D modelį, kurį galima peržiūrėti nuotoliniame valdiklyje. Tai supaprastina artimojo atstumo fotogrametrijos procesą ir padidina veikimo efektyvumą.

Iškraipymų korekcija - didesnis tikslumas

Distortion Correction 2.0 technologija užtikrina itin tikslų optinių iškraipymų koregavimą kameroje, kai likutiniai iškraipymai yra mažesni nei 2 pikseliai. [12] Kiekviena Matrice 4E plataus kampo kamera yra gamykliškai kalibruota, o naudojant ją kartu su DJI Terra ženkliai pagerinamas atkūrimo tikslumas.

Automatiškai generuojama matavimo ataskaita

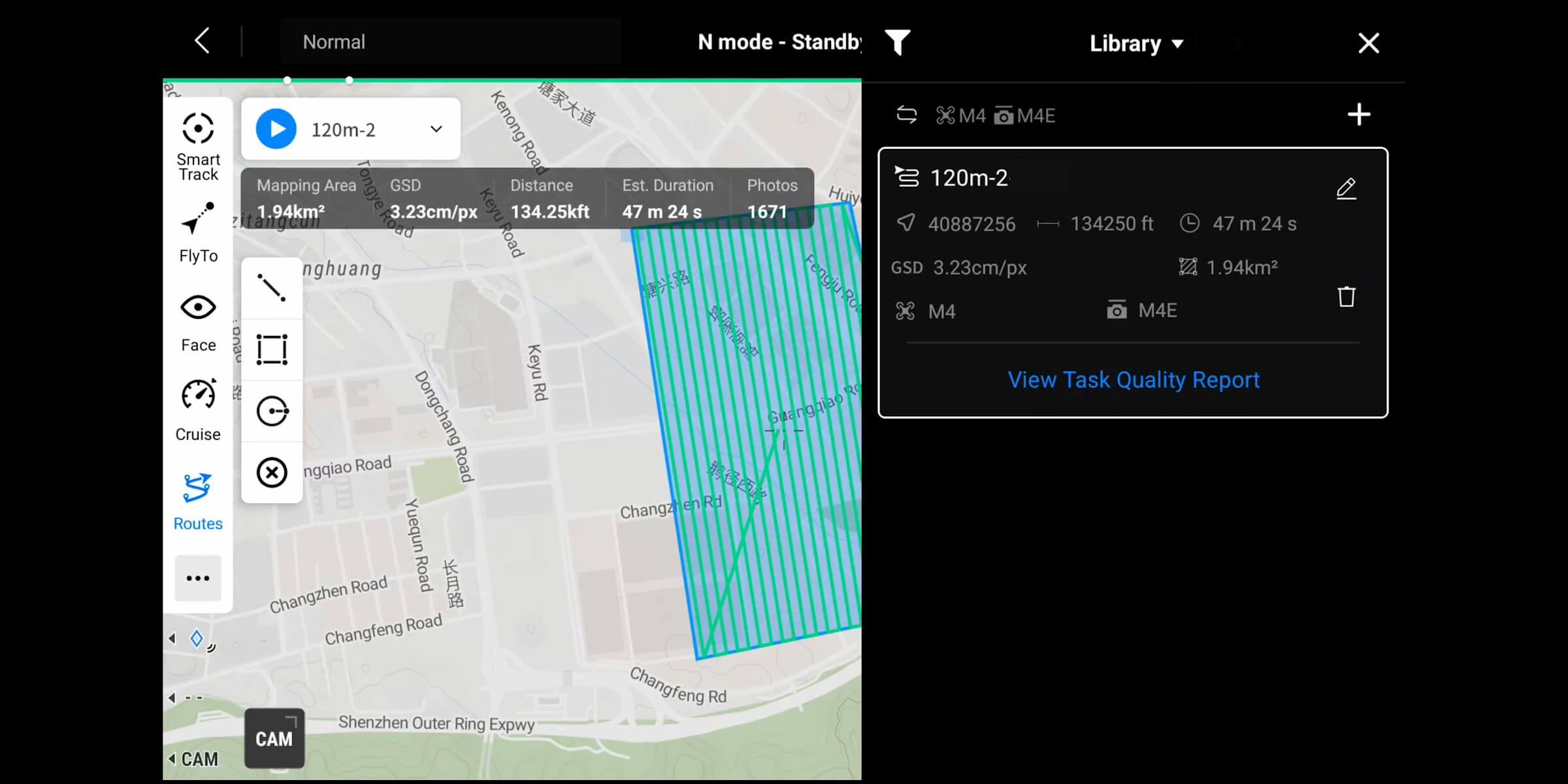

Pasibaigus operacijai, DJI Pilot 2 automatiškai sugeneruoja matavimo kokybės ataskaitą. Joje pateikiama esminė informacija, tokia kaip nuotraukų padėties taškai, RTK būsena ir fotografavimo nustatymai. Aptikus nuokrypius, papildomos nuotraukos gali būti padarytos vietoje, išvengiant pakartotinių vizitų.

Saugus skrydis be rūpesčių

Integruotas pozicionavimas, saugus grįžimas

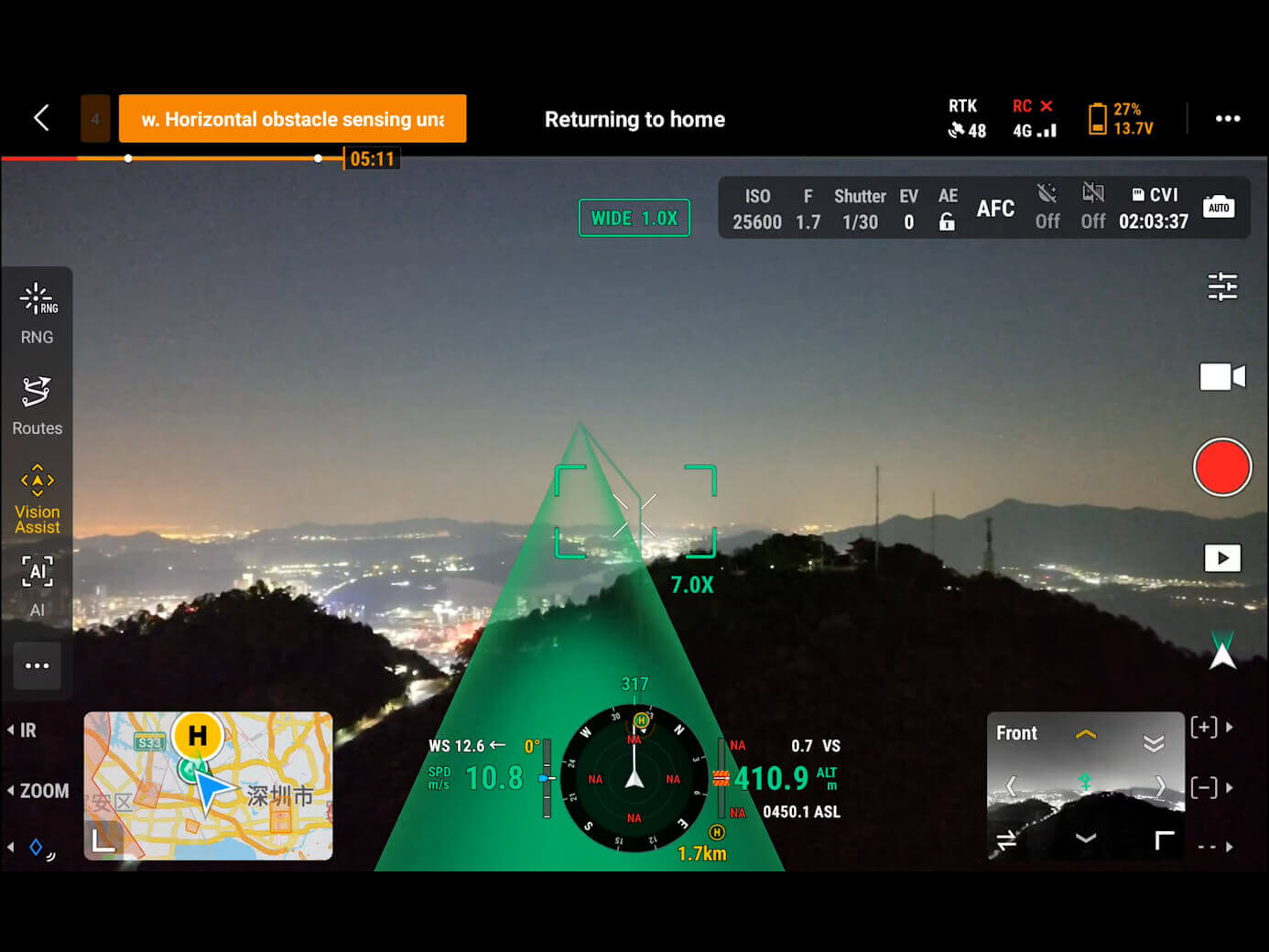

Matrice 4 serija aprūpinta integruotu DJI RTK moduliu, palaikančiu išplėstinio L5 dažnio signalus ir GNSS+Vision Fusion pozicionavimo bei navigacijos sistemą. Grįžimo taškas gali būti atnaujinamas naudojant vaizdinį pozicionavimą, leidžiantį dronui pakilti vos per 15 sekundžių. Net praradus GNSS signalą, įrenginys gali saugiai sugrįžti į pradinį tašką, efektyviai įveikdamas miesto aplinkose dažnus trikdžius ir kliūtis.

Išmanus maršruto planavimas, sklandus skrydis

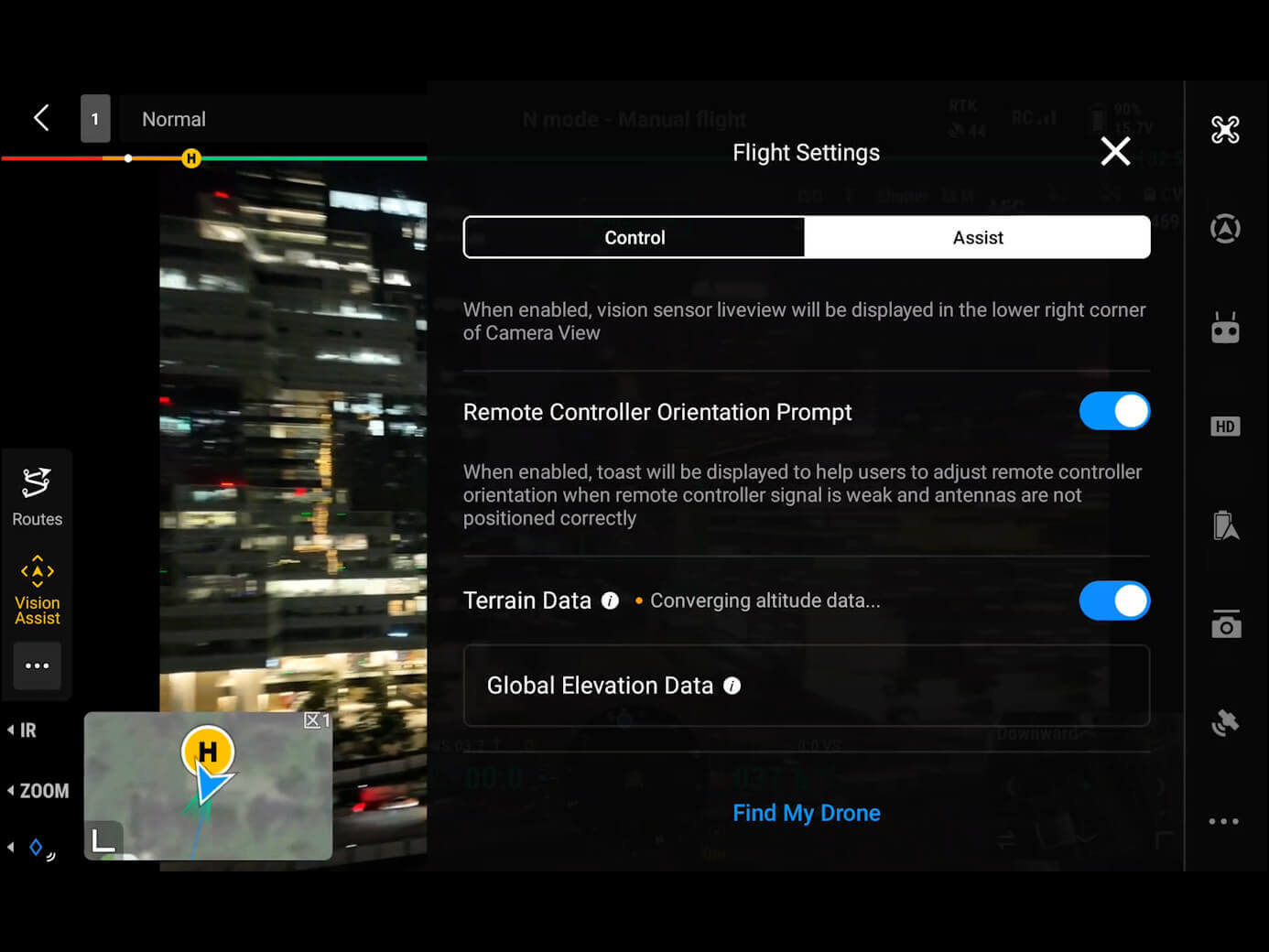

Kai DJI RC Plus 2 Enterprise valdiklis prijungtas prie interneto, galima įkelti reljefo aukščių žemėlapius ir iš anksto užkrauti detalius žemėlapius. Tai leidžia dronui automatiškai planuoti maršrutą su kliūčių vengimu - ypač naudinga skrydžiams naktį ar sudėtingose vietovėse, užtikrinant maksimalią operacijos saugą. Dronas turi 5 krypčių vaizdinio aptikimo sistemą kartu su vaizdiniu stebėjimu iš apačios, suteikiančiu papildomą matomumą ir apsaugą.

Naujas vaizdo perdavimo standartas

O4 Enterprise vaizdo perdavimo technologija nustato naują pramonės standartą sudėtingoms aplinkoms. Dėl 8 antenų sistemos Matrice 4 serijoje ir didelio stiprinimo antenos valdiklyje, galima pasiekti iki 25 km perdavimo atstumą. [13] Be to, sistema pasižymi 20 MB/s atsisiuntimo sparta - daugiau nei dvigubai didesne nei Mavic 3 Enterprise serijos, užtikrinant greitesnį ir stabilesnį maršrutų bei duomenų perdavimą. [13]

Matrice 4 serija taip pat palaiko pasirenkamą DJI Cellular Dongle 2. [14] Naudojant 4G vaizdo perdavimą kartu su orlaivio antenomis, ženkliai sustiprinamas signalo stabilumas.

Priedų patobulinimai, našumo šuolis ^[15]

Prožektorius, sekantis gimbalą

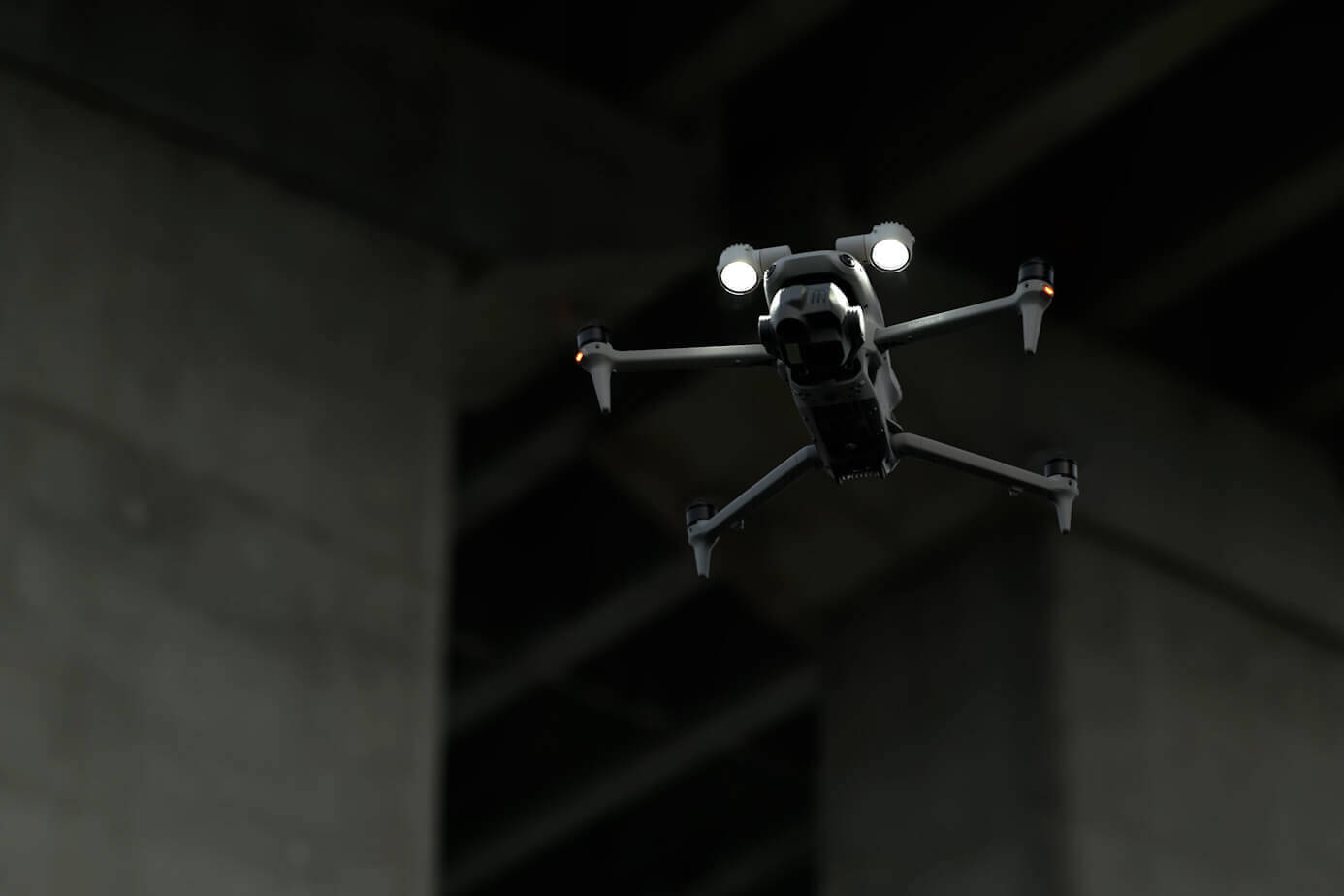

DJI AL1 SpotLight apšviečia objektus iki 100 m atstumu [16] ir turi du režimus - pastovaus švietimo bei mirksėjimo. Prožektorius gali būti sinchronizuojamas su gimbalu, kad šviesos kryptis atitiktų kameros judėjimą ir matymo lauką. Be to, šviestuvas gali fokusuotis į konkretų objektą arba apšviesti platesnį matymo lauką (FOV), padengiant didesnę teritoriją.

• Prožektorius, sekantis pakreipimo ašį
• Balso pranešimų garsiakalbis realiuoju laiku
• Integruotas apšvietimas ir transliacija

Didelio tikslumo D-RTK 3 daugiafunkcė stotis

D-RTK 3 daugiafunkcė stotis veikia kaip bazinė stotis, užtikrinanti centimetro tikslumo pozicionavimą keliems dronams vienu metu, arba kaip retransliatorius, išplečiantis skrydžio diapazoną*. Naujas „Rover Station“ režimas, derinamas su DJI Enterprise programėle ir DJI Terra, leidžia sukurti tikslų ir saugų aerofotografinio žemėlapio sprendimą.

* Ši funkcija neveikia šalyse ar regionuose, kurie nepalaiko 5 GHz dažnio. Išsamesnės informacijos ieškokite vietiniuose teisės aktuose ir reglamentuose.

• Didelio tikslumo D-RTK 3 daugiafunkcė stotis
• DJI RC Plus 2 Enterprise
• DJI Cellular Dongle 2 [14]
• DJI Power 2000

Programinė įranga pramonės sprendimams

DJI Pilot 2

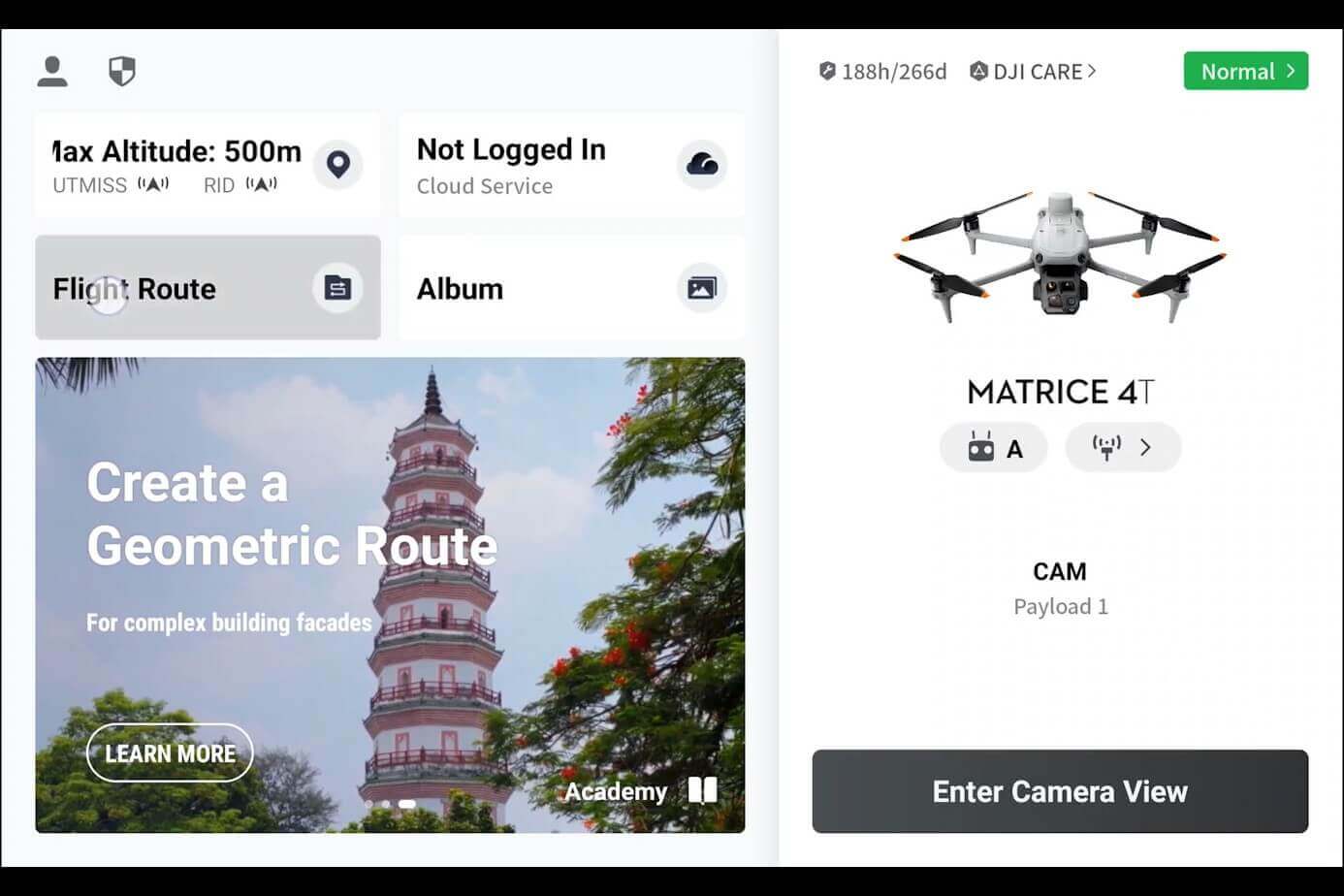

DJI Pilot 2 sąsaja visiškai atnaujinta - dabar ji siūlo pritaikomą išmaniųjų funkcijų įrankių juostą ir palaiko įvairius skrydžio maršrutus. Integruoti virtualios erdvės modeliai ir maršrutų peržiūros funkcijos [22] padeda spartinti darbo eigą. Sąsają galima integruoti su FlightHub 2, kad būtų pagerinta drono kontrolė ir užtikrintas sklandus duomenų srautas debesyje, sumažinant operatoriaus apkrovą.

• DJI Pilot 2
• DJI FlightHub 2
• DJI Terra
• DJI Modify
• DTAT 3.0

Atvira kūrėjų ekosistema

Išmaniųjų algoritmų kūrėjams

Pateikiami visi reikalingi modelių mokymo įrankiai ir trečiųjų šalių kūrėjų sertifikavimo procesas, leidžiantis pasinaudoti integruotais skaičiavimo pajėgumais ir plėsti išmaniųjų algoritmų taikymą dronų sprendimams.

PSDK

E-Port ir E-Port Lite su šifravimu užtikrina saugią ir neribotą naudingosios apkrovos integraciją, leidžiančią Matrice 4 serijai dar labiau išplėsti galimybių spektrą.

MSDK

Mobile SDK 5 supaprastina programėlių kūrimą Matrice 4 serijos valdymui. Šis SDK yra visiškai atviro kodo ir pateikiamas kartu su pagrindinių DJI Pilot 2 modulių gamybiniais pavyzdžiais, užtikrinančiais patikimą veikimą.

Cloud API

DJI Pilot 2 integruota Cloud API, pagrįsta MQTT protokolu, leidžia tiesiogiai prijungti Matrice 4 seriją prie trečiųjų šalių debesijos platformų. Galima pasiekti drono aparatinę įrangą, tiesioginį vaizdo srautą bei nuotraukų duomenis be papildomos programėlės kūrimo.

DJI Terra API

Naudodamiesi DJI Terra API, vartotojai gali integruoti pažangias žemėlapių sudarymo funkcijas į savo platformas, vykdyti automatizuotą 2D ir 3D atvaizdavimą. Taip pat galima lanksčiai pritaikyti fotogrametrijos darbo eigą, kad Matrice 4E rezultatai optimaliai atitiktų skirtingų pramonės sektorių poreikius.

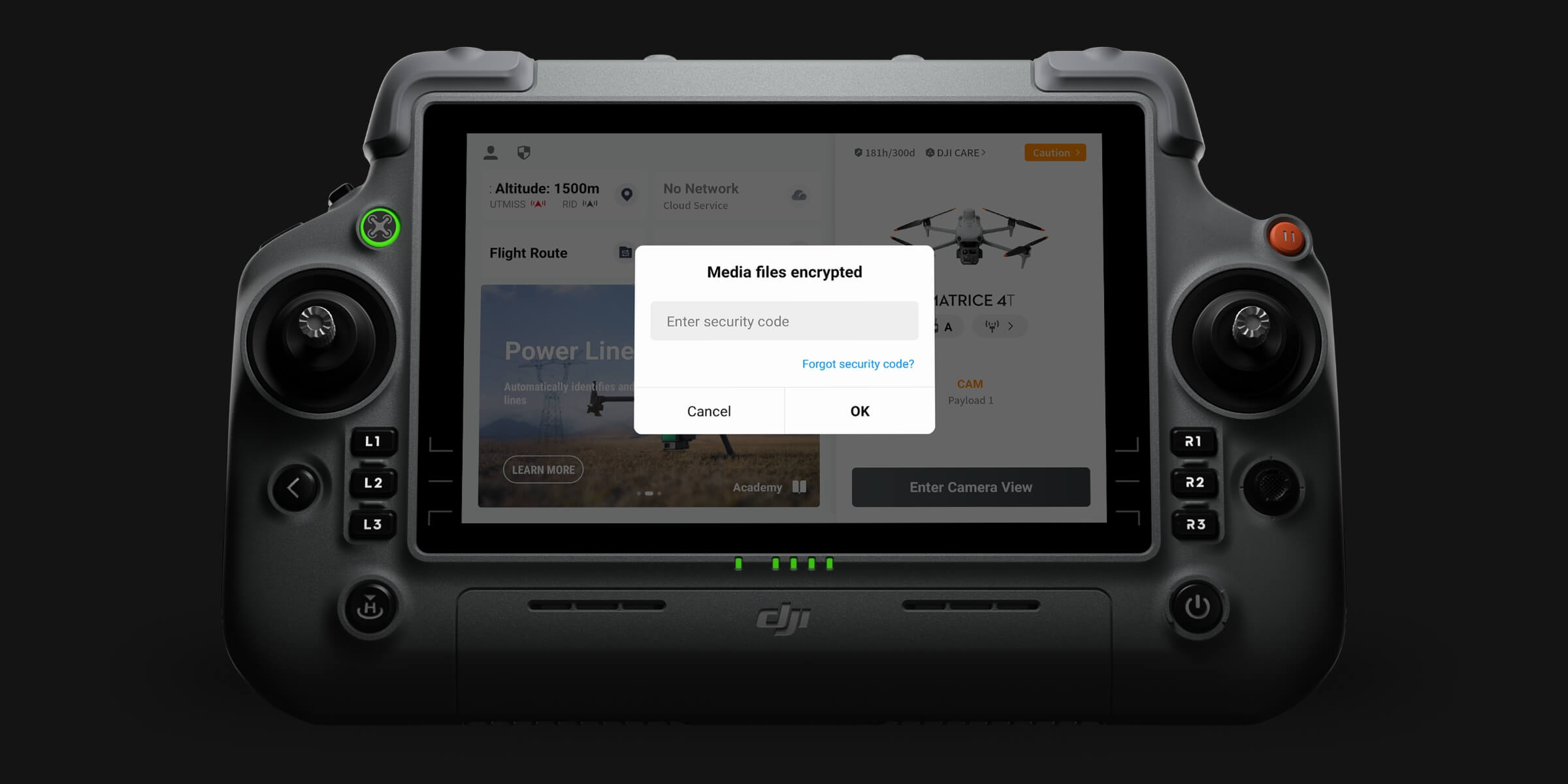

Vartotojų duomenų apsauga

• Duomenų saugojimo vietiniu režimu funkcija
• Visų įrenginio duomenų išvalymas vienu paspaudimu
• AES-256 vaizdo perdavimo šifravimas
• Cloud API integracija
