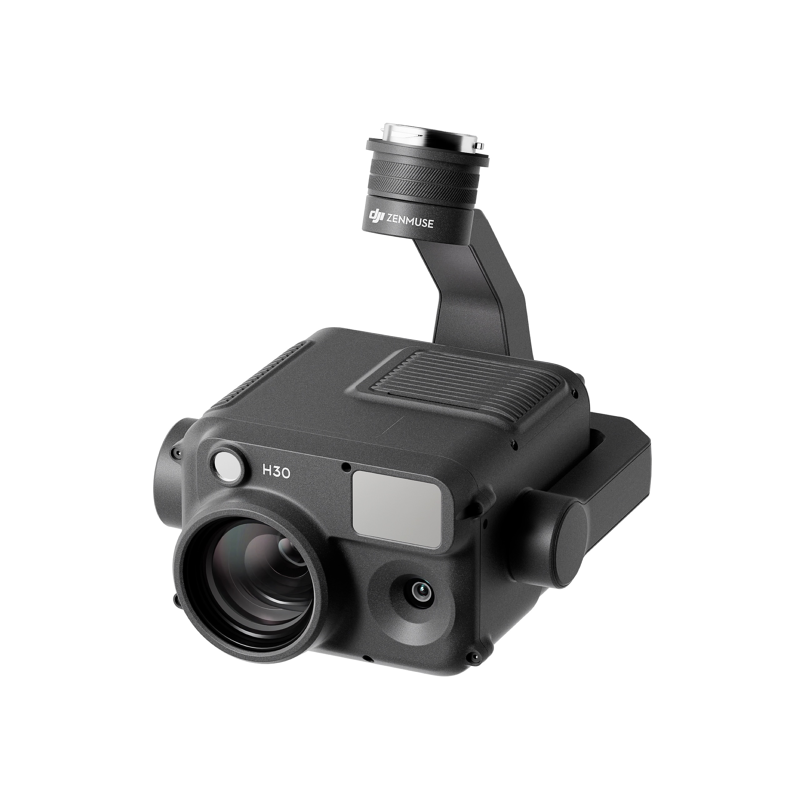

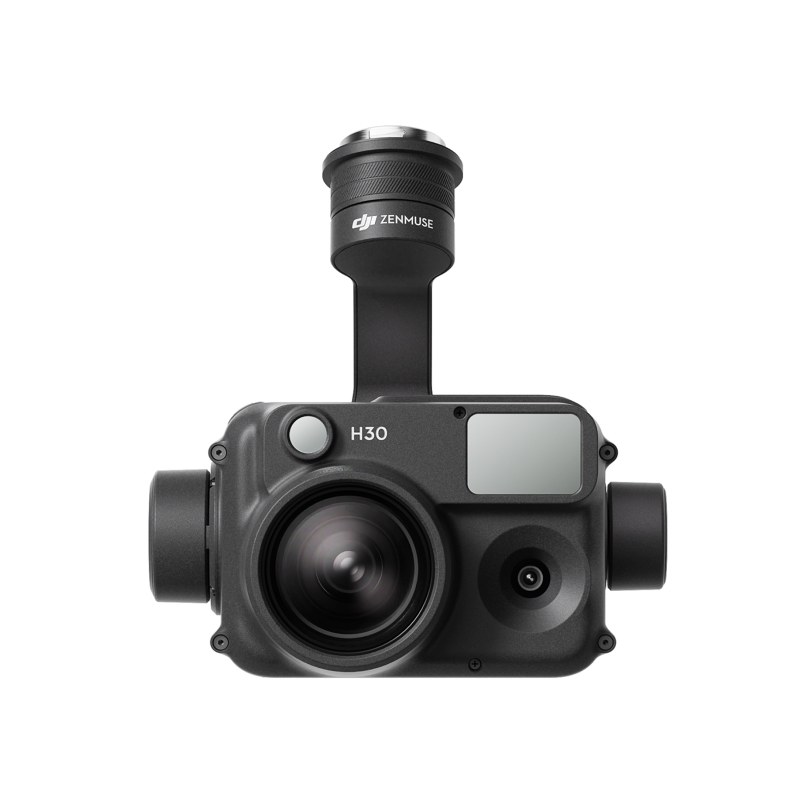

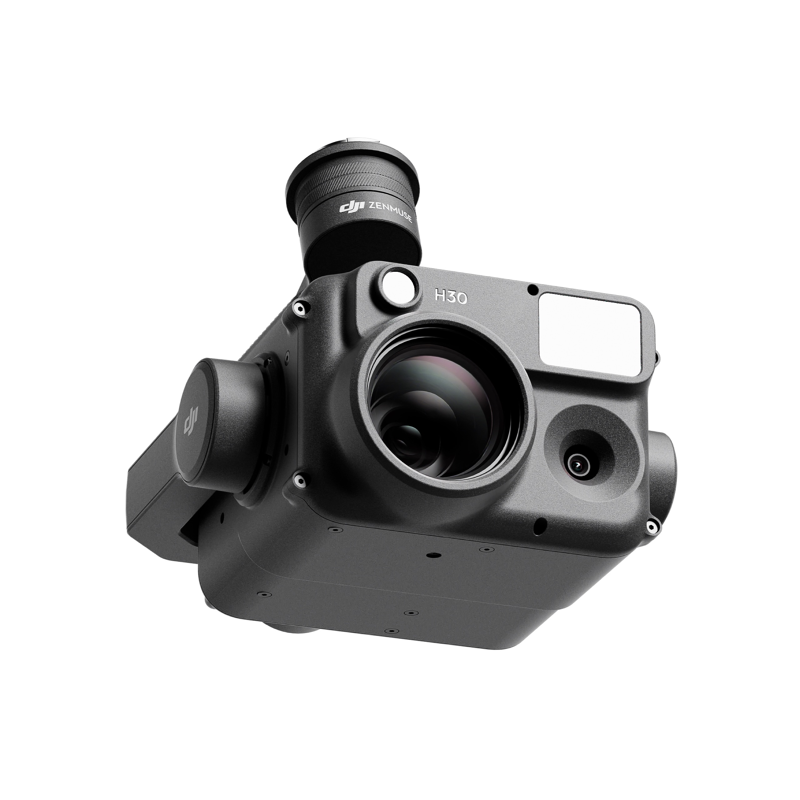

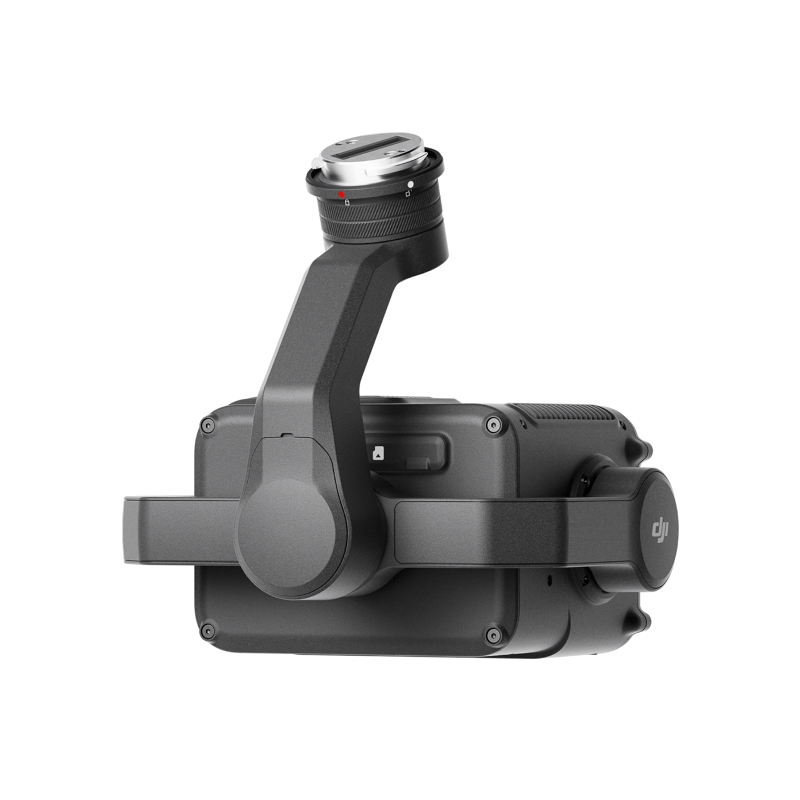

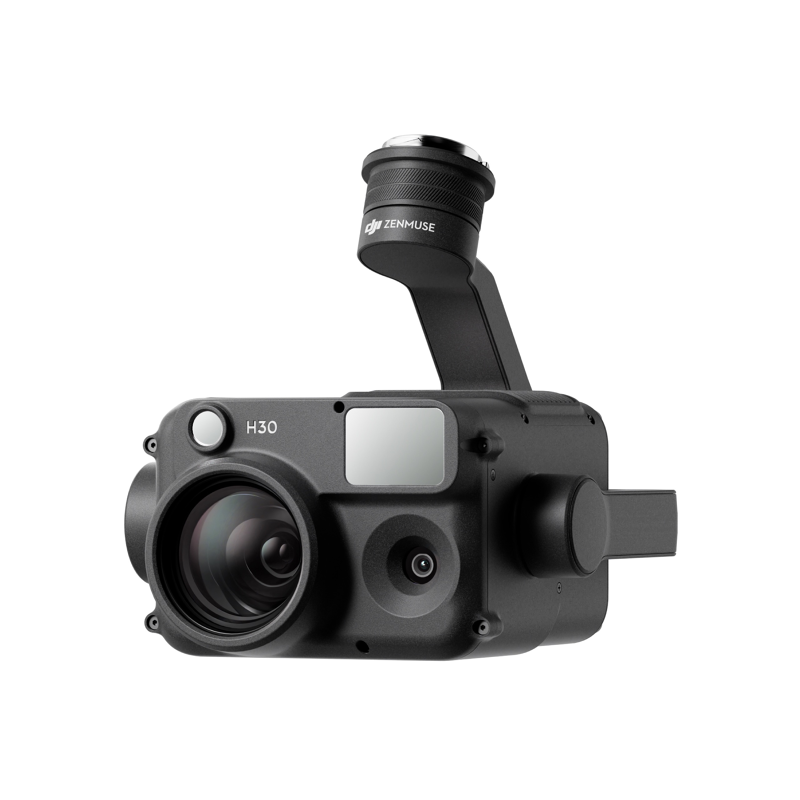

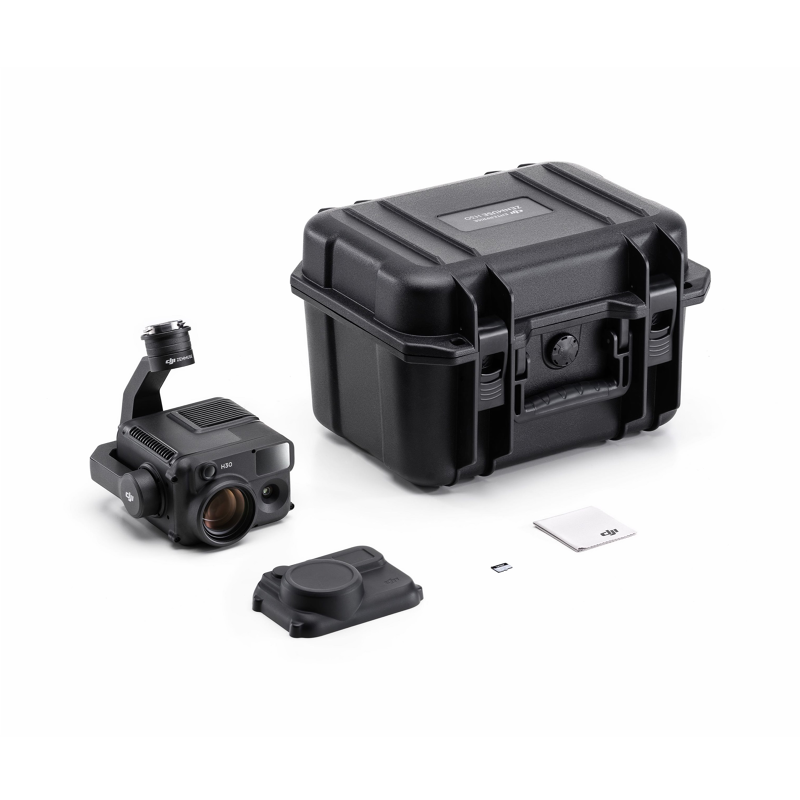

DJI Zenmuse H30T kamera su termovizoriumi

Flagmaninė daugiakamerė sistema visiems orams

Zenmuse H30 serija

Išskirtinis matomumas bet kuriuo paros metu

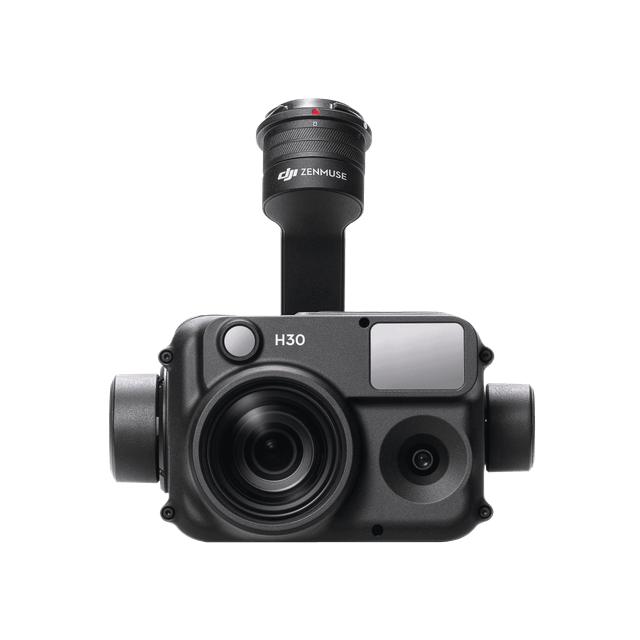

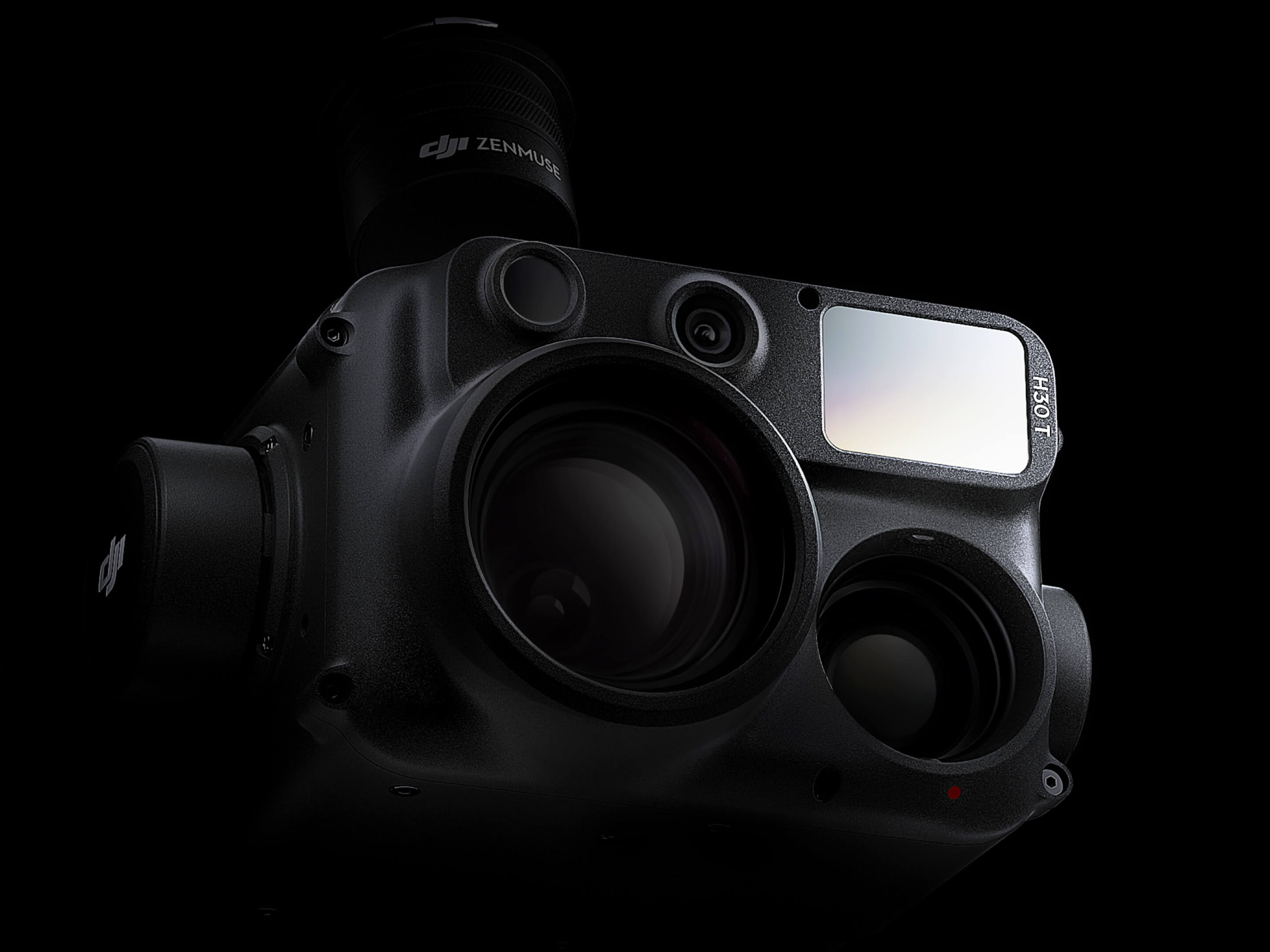

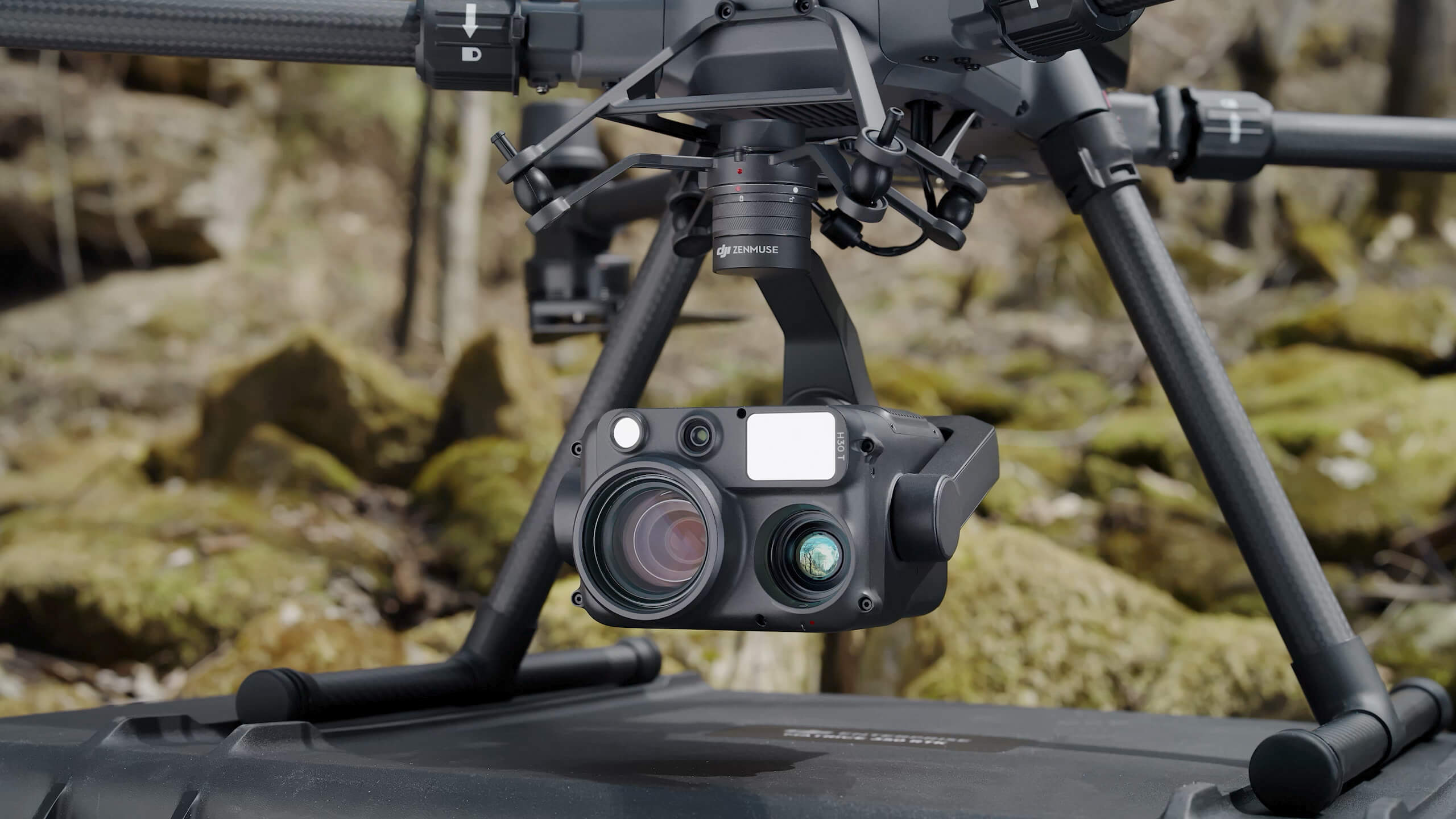

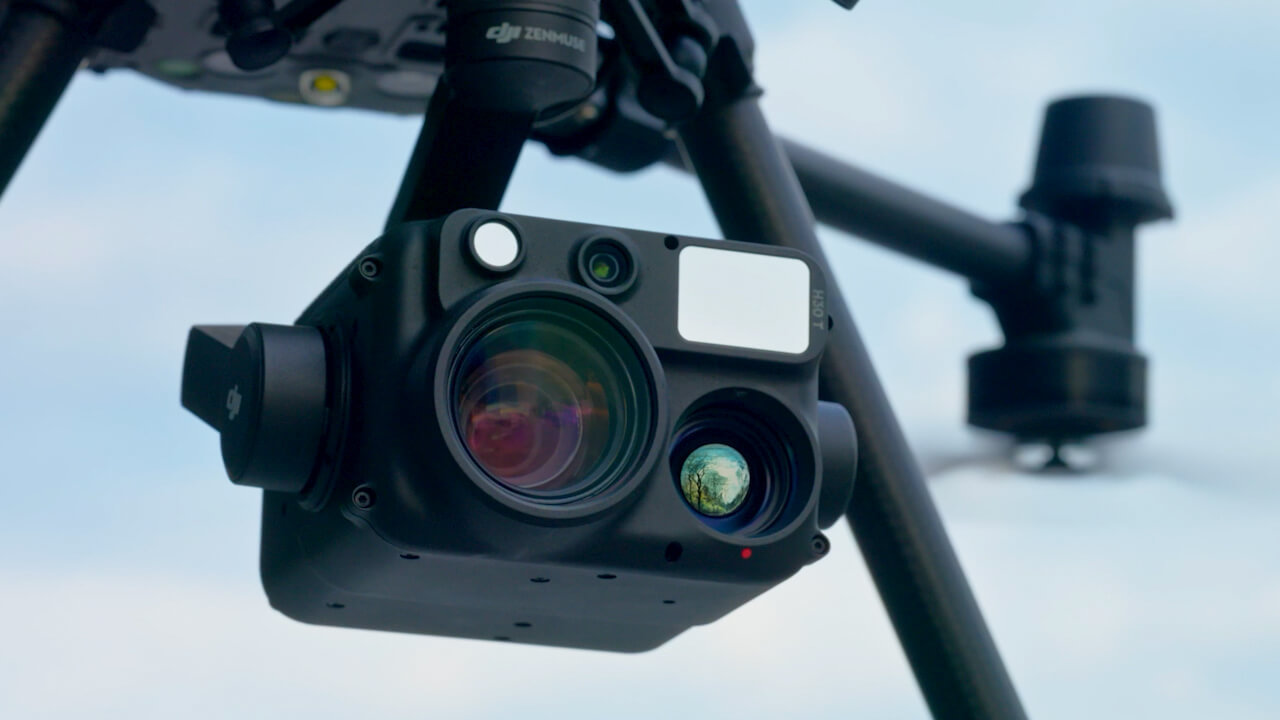

Visų oro sąlygų Zenmuse H30 serijos flagmaninė daugiakamerė sistema sujungia penkis esminius modulius - plataus kampo kamerą, priartinimo kamerą, termovizinę infraraudonųjų spindulių kamerą, lazerinį atstumo matuoklį ir NIR (artimųjų infraraudonųjų spindulių) pagalbinį apšvietimą. Naudodama pažangius dirbtinio intelekto algoritmus, ši sistema iš naujo apibrėžia vaizdo fiksavimo ir analizės standartus, užtikrindama išties aukštą efektyvumą nepriklausomai nuo paros laiko. Tai puikus sprendimas viešojo saugumo, energetikos, vandens ūkio bei miškininkystės sektoriams.

Universalus veikimas dieną ir naktį

Priartinimo kamera

- Optinis priartinimas iki 34×, skaitmeninis - iki 400×
- 40MP 1/1.8 colio CMOS jutiklis
- Vaizdo raiška: iki 3840×2160@30fps

Plataus kampo kamera

- Ekvivalentinis židinio nuotolis: 24 mm, DFOV: 82.1°
- 48MP 1/1.3 colio CMOS jutiklis
- Vaizdo raiška: iki 3840×2160@30fps

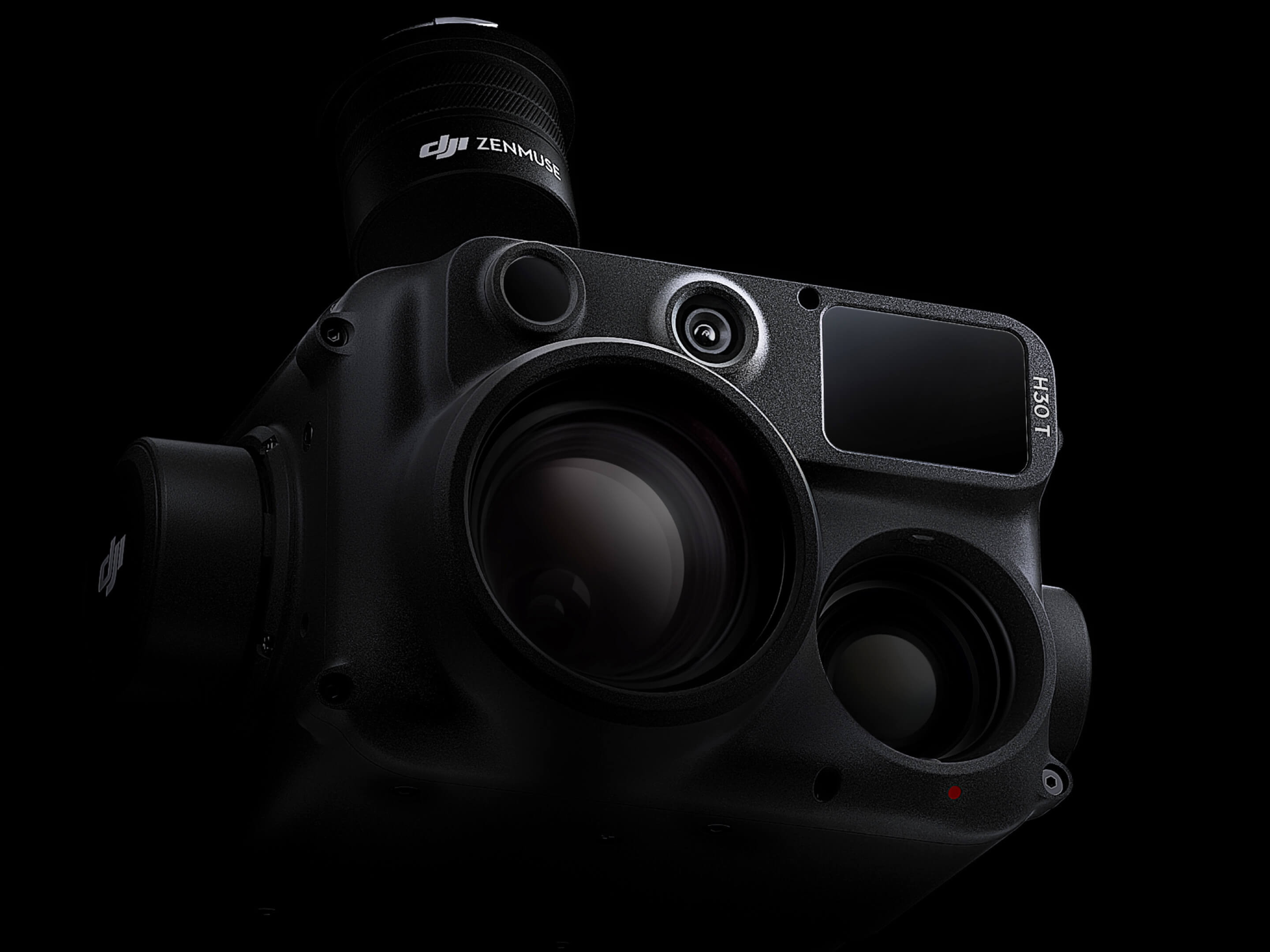

Lazerinis atstumo matuoklis

- Matavimo atstumas: 3-3000 m
- Tikslumas: iki 500 m - ±(0.2 m + atstumo × 0.15%)‌; virš 500 m - ±1.0 m

Termovizinė infraraudonųjų spindulių kamera (tik H30T)

- Ekvivalentinis židinio nuotolis: 52 mm, DFOV: 45.2°
- Nešaldomas VOx mikrobolometras
- Nuotraukų raiška: 1280×1024
- Vaizdo raiška: 1280×1024@30fps
- Temperatūros matavimo diapazonas: nuo -20° iki 1600° C (-4° iki 2912° F) [1]

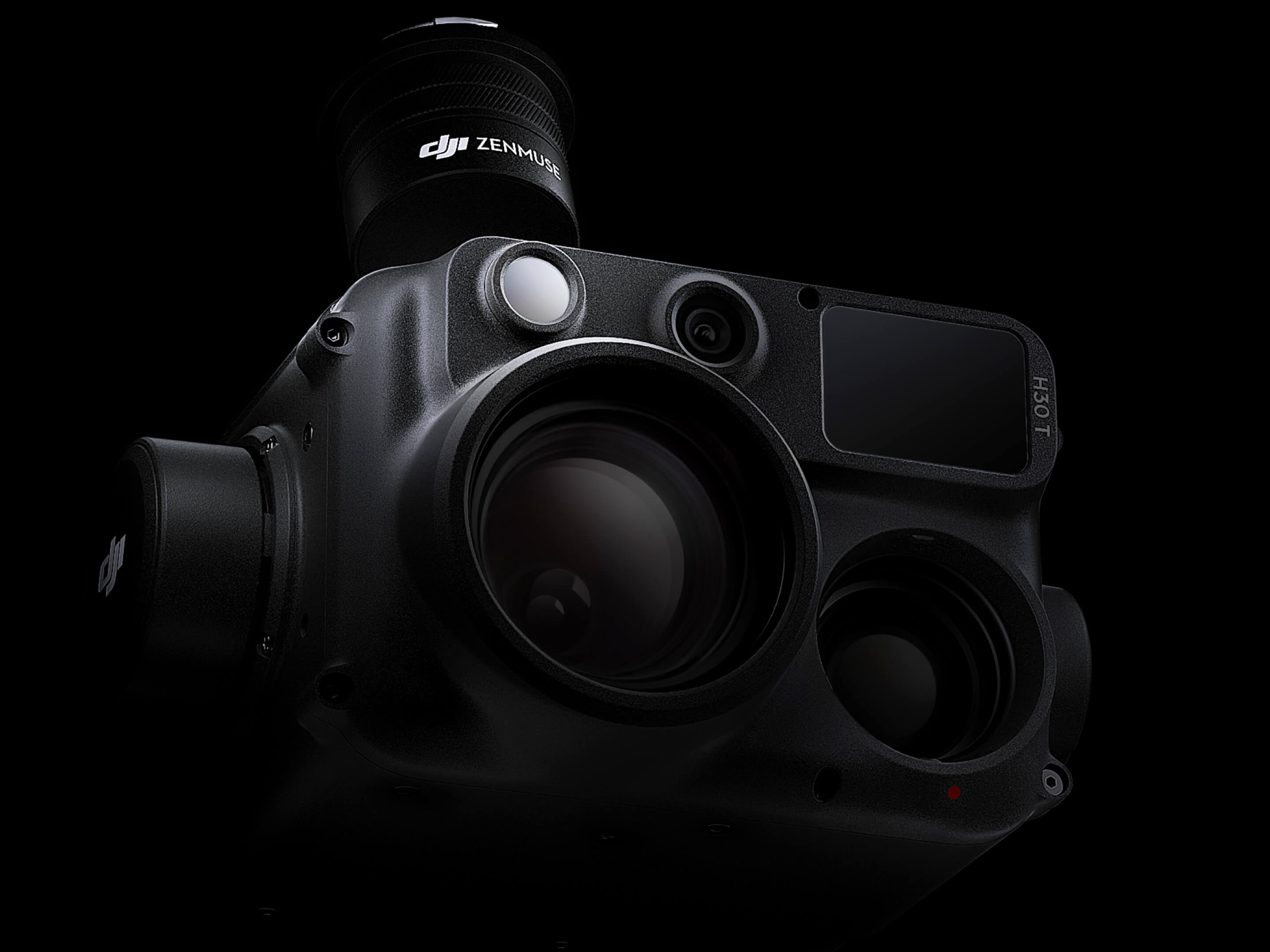

NIR pagalbinis apšvietimas

- Bangos ilgis: 850 nm
- Matymo kampas: 4.6±0.6° (apskritas)
- Saugumo klasė: 1 klasė
- Apšvietimo sklaida: apie 8 m skersmens apskritimas 100 m atstumu

Patikimas duomenų sinchronizavimas ir išsaugojimas

Išplėstinis matymo nuotolis ir detalumas

34× optinis ir iki 400× skaitmeninis priartinimas

Zenmuse H30 serijos 40MP priartinimo kamera siūlo ne tik iki 34× optinį, bet ir net 400× skaitmeninį priartinimą. Lyginant su ankstesniais modeliais [2], tai leidžia stebėti objektus iš dar didesnio atstumo, neprarandant vaizdo detalumo.

Stabilus vaizdas net priartinus

Naujausias DJI vaizdo stabilizavimo algoritmas padeda sumažinti teleobjektyvo drebėjimą, suteikdamas aiškų ir stabilų vaizdą, ypač dirbant su tokiais objektais kaip elektros linijos.

Lazerinis atstumo matuoklis iki 3000 m

Atstumo matuoklis dabar gali veikti net 2.5 karto toliau nei ankstesni modeliai [3]. Jis tiksliai nustato objektų padėtį 3-3000 m atstumu [4], pateikdamas tiesinį atstumą, aukštį bei GPS koordinates.

Patobulintas naktinis matymas

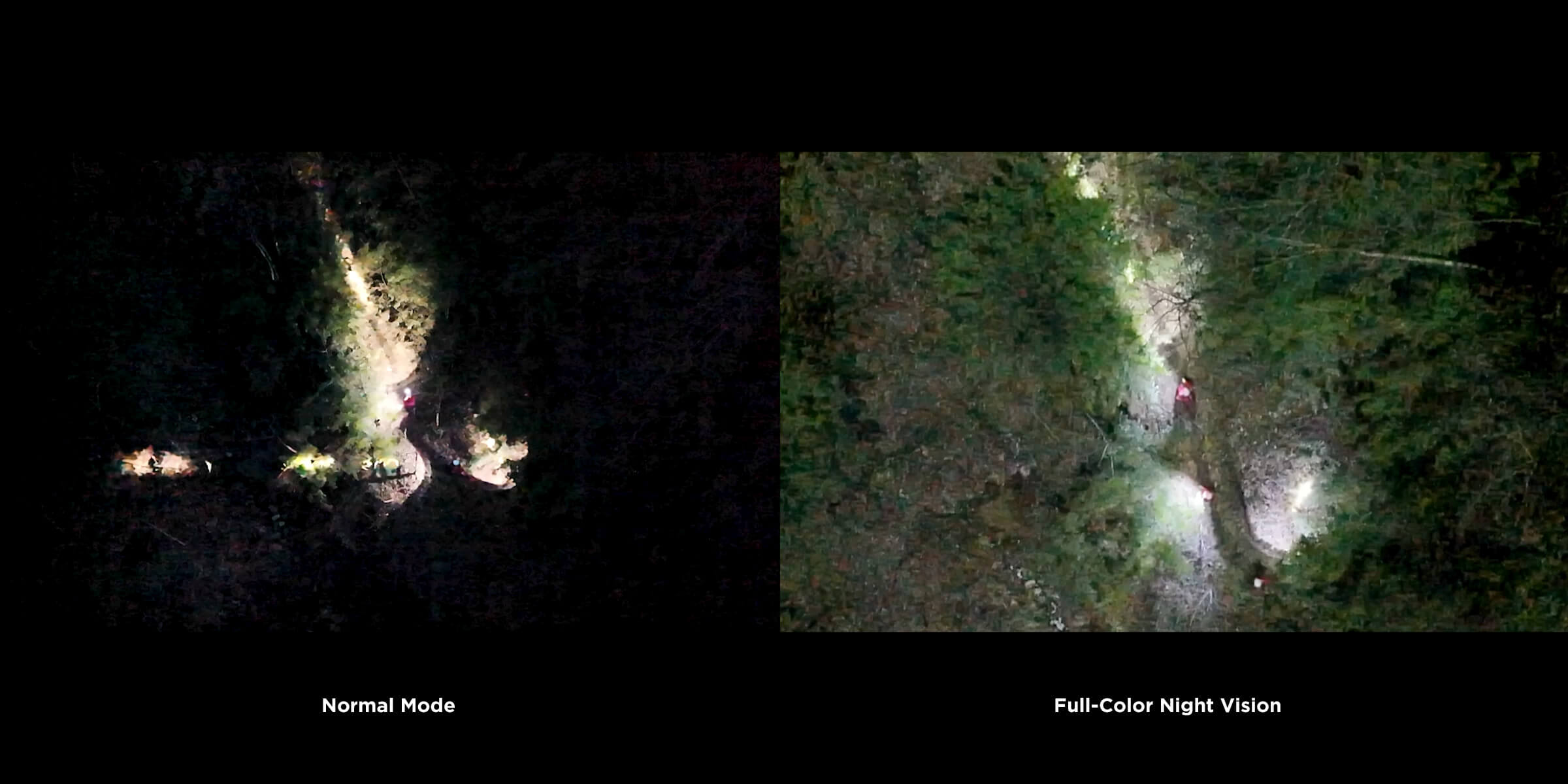

Spalvotas naktinis režimas

Priartinimo ir plataus kampo kameros automatiškai perjungia į naktinį režimą prastomis apšvietimo sąlygomis, pagerindamos tiesioginio vaizdo ir įrašų kokybę. Tai leidžia sklandžiai tęsti darbą nuo dienos iki nakties.

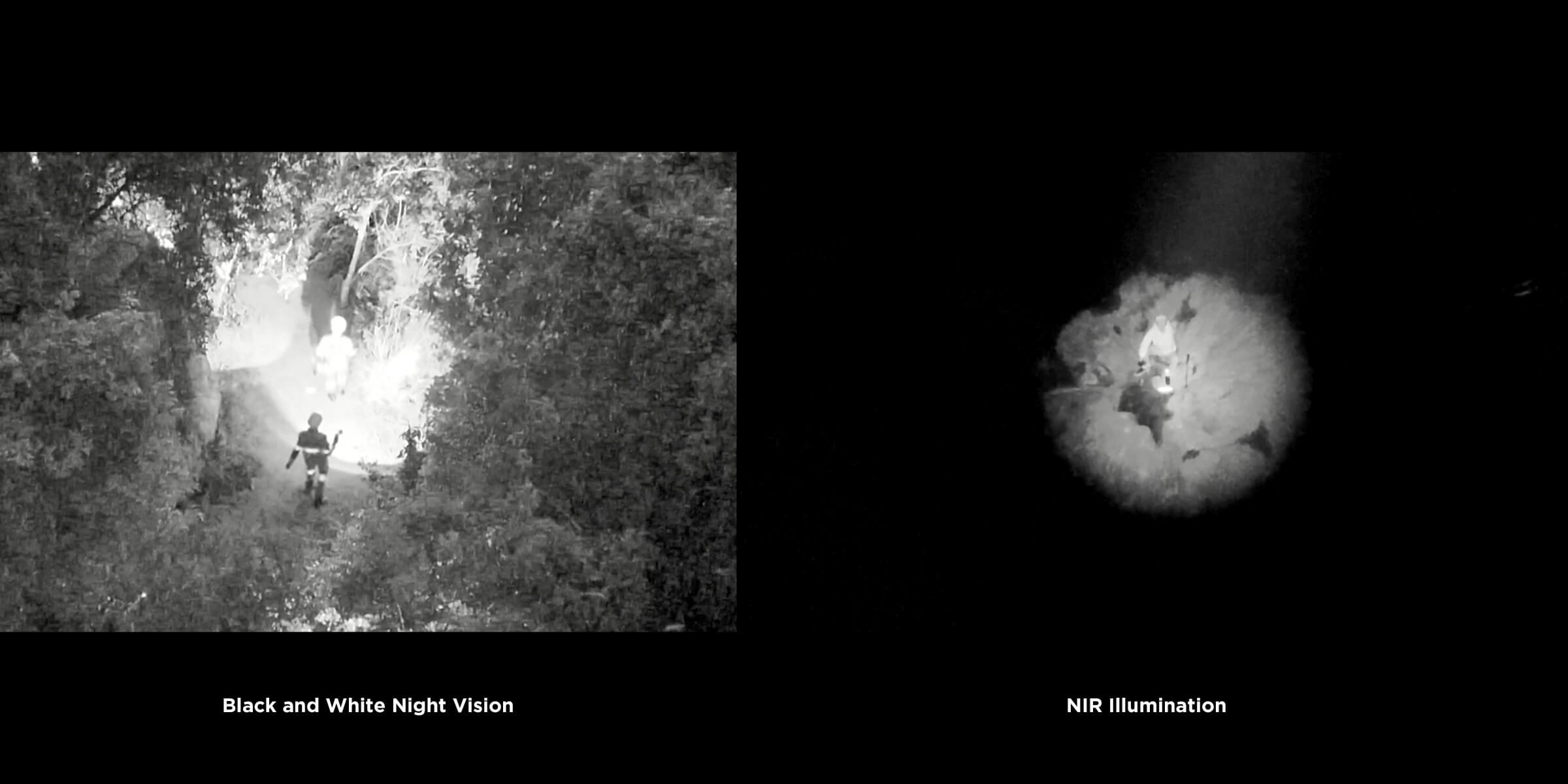

Nespalvotas režimas ir NIR apšvietimas

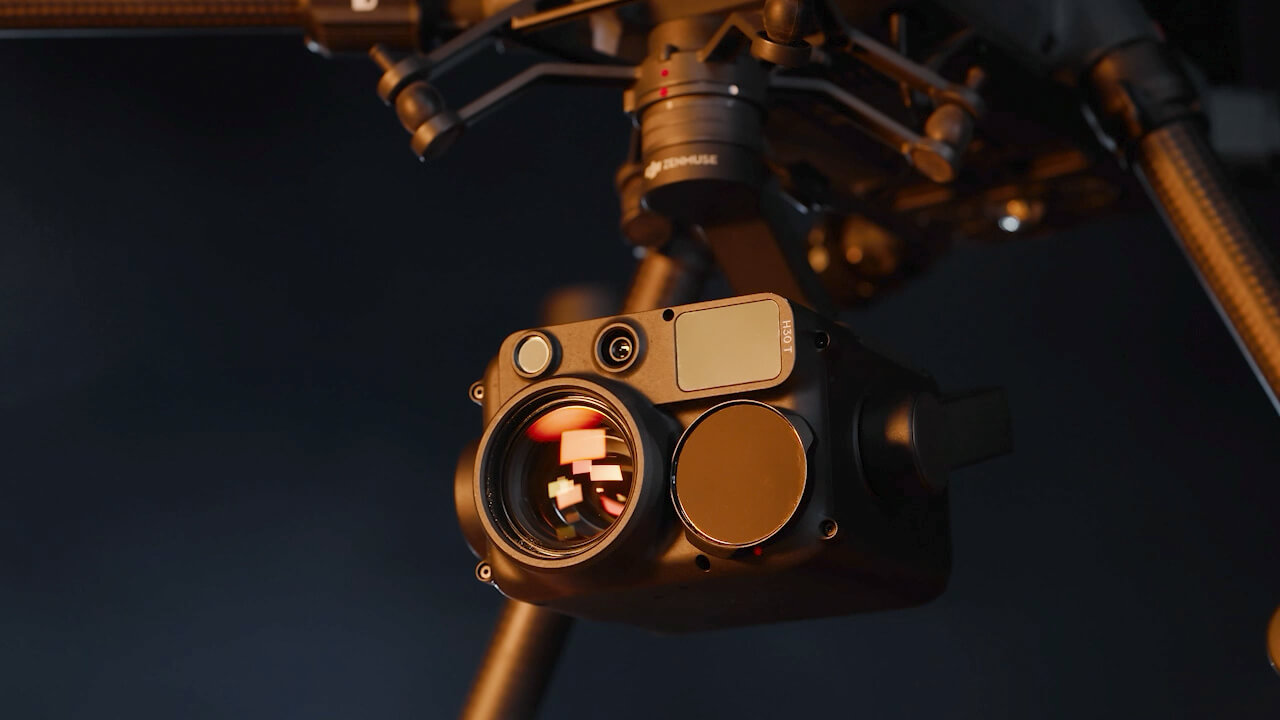

Suaktyvinus naktinį režimą, priartinimo kamera palaiko IR šviesos stiprinimą ir NIR apšvietimą [5]. Išjungus IR filtrą, vaizdas tampa nespalvotas, padidinamas kontrastas tarp šviesių ir tamsių sričių - tai palengvina objektų atpažinimą. NIR apšvietimas suteikia papildomo šviesos srauto, ypač svarbus naktinėms stebėjimo arba paieškos ir gelbėjimo operacijoms.

Dar galingesnės termovizinės galimybės

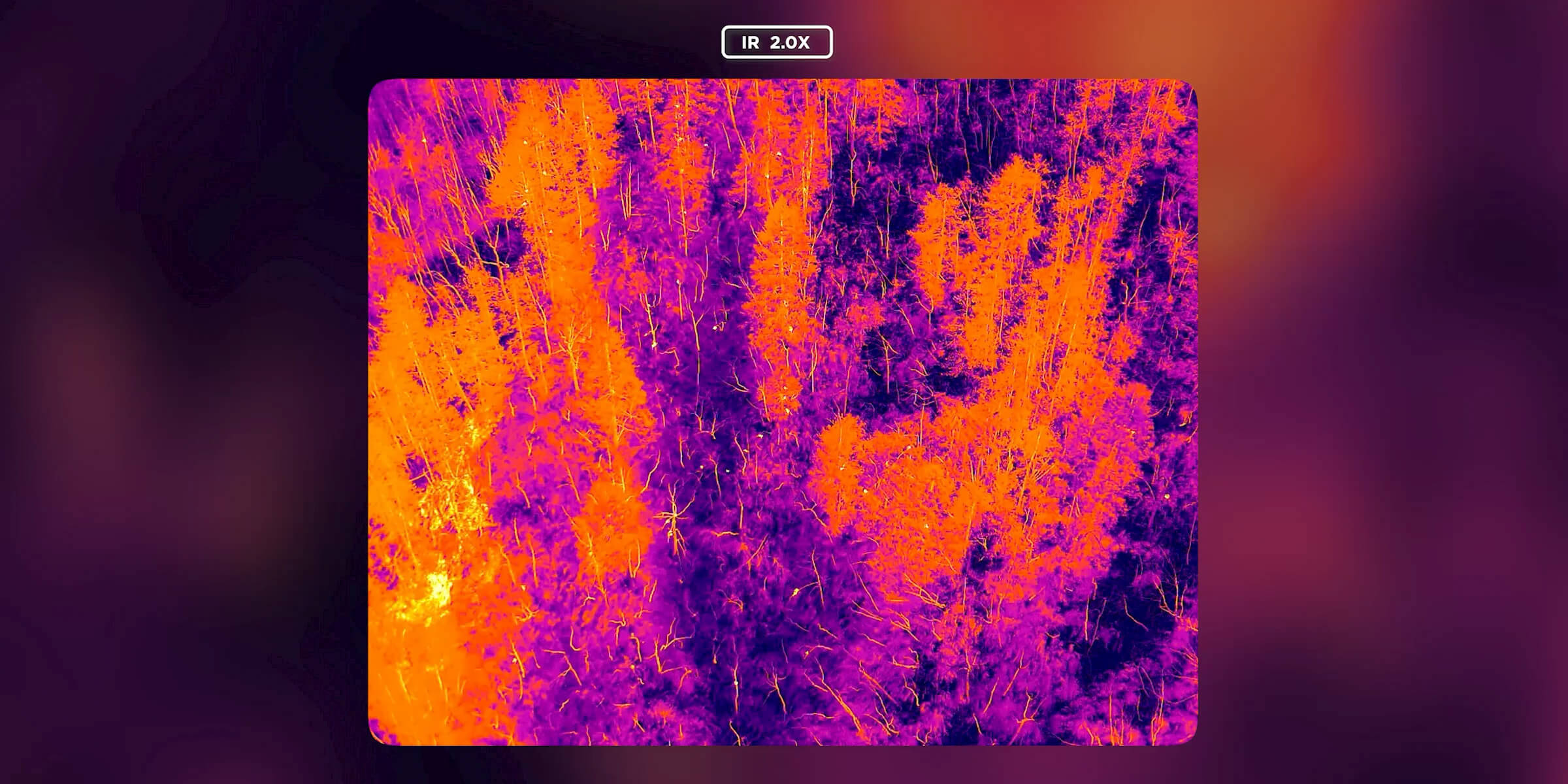

1280×1024 termovizinė raiška

Termovizinės kameros raiška siekia 1280×1024 - tai 4 kartus daugiau nei ankstesniuose modeliuose [6]. Kamera palaiko iki 32× skaitmeninį priartinimą, o esant didesniam priartinimui, įsijungia UHR režimas [7], užtikrinantis itin aiškų infraraudonųjų spindulių vaizdą.

High-Res režimas tiksliam stebėjimui

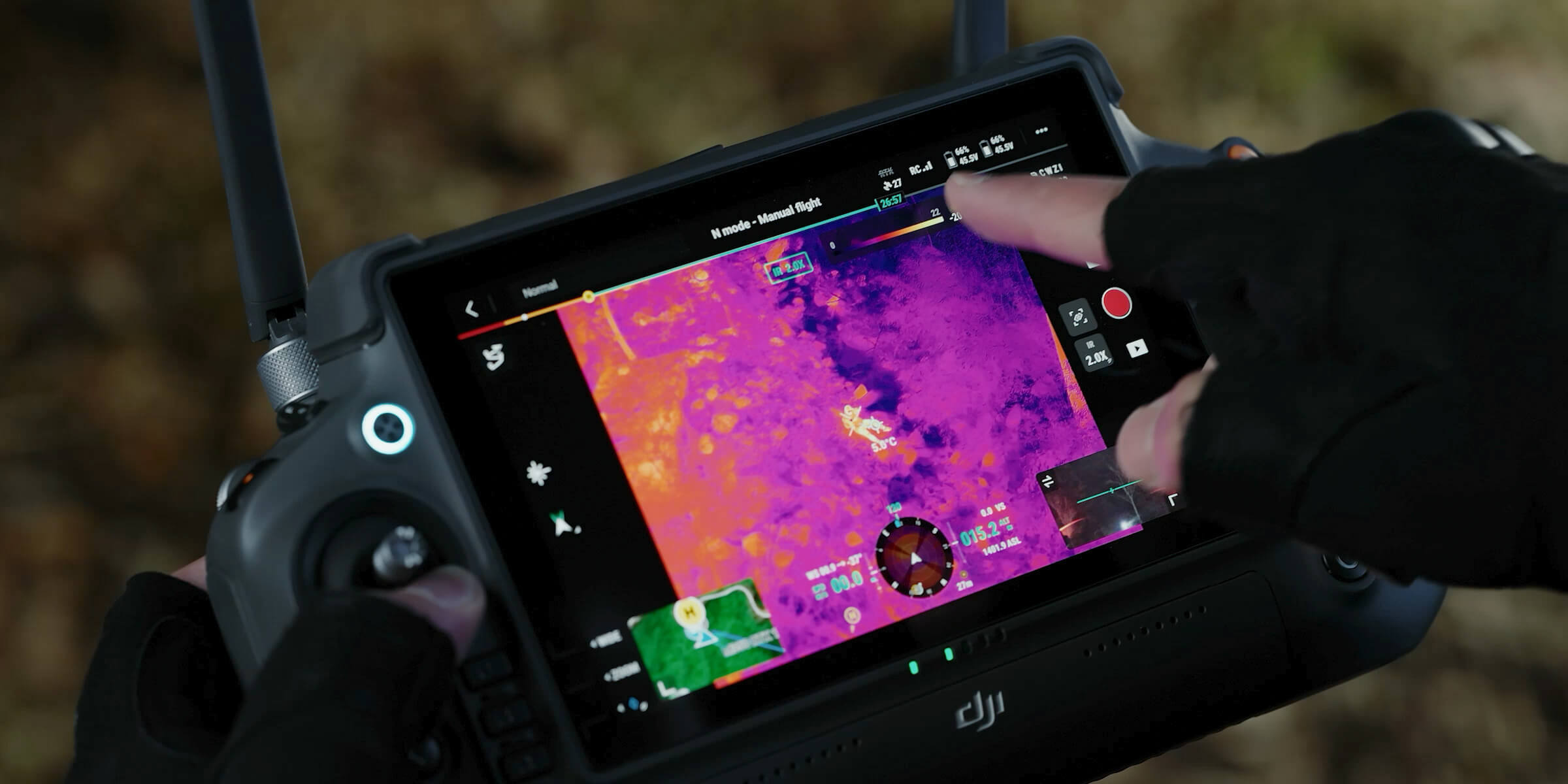

Zenmuse H30T turi tris infraraudonųjų spindulių jautrumo režimus: High Gain - tiksliam temperatūrų matavimui, Low Gain - platesniam temperatūrų diapazonui, ir naują High-Res režimą [8], kuris ypač tinka stebint objektus su nežymiais temperatūrų skirtumais - nuo žmonių iki gyvūnų, ypač naudinga saugumo ir paieškos operacijoms.

Sinchroninis vizualinio ir termovizinio vaizdo priartinimas

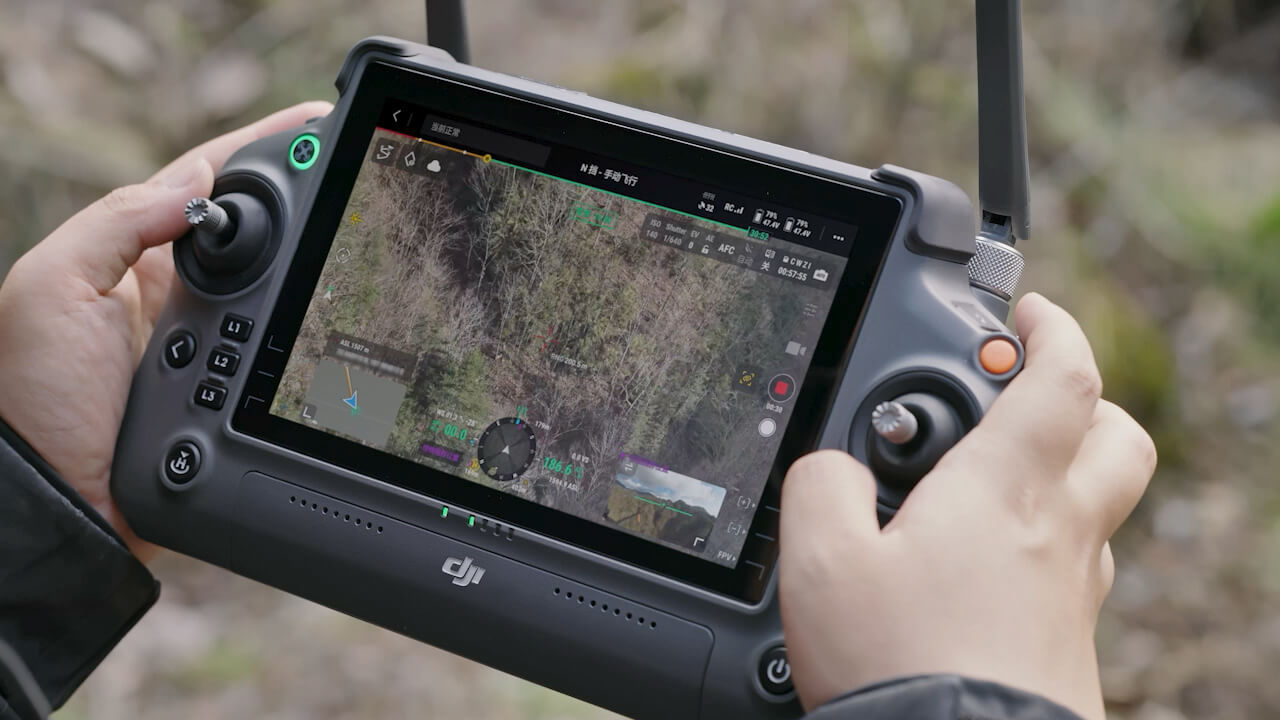

Link Zoom funkcija leidžia vienu metu priartinti tiek įprastą vaizdą, tiek termovizinį. Tai padeda greičiau rasti objektus ir efektyviau veikti vietoje.

Temperatūros matavimas nuo -20° iki 1600° C (-4° iki 2912° F)

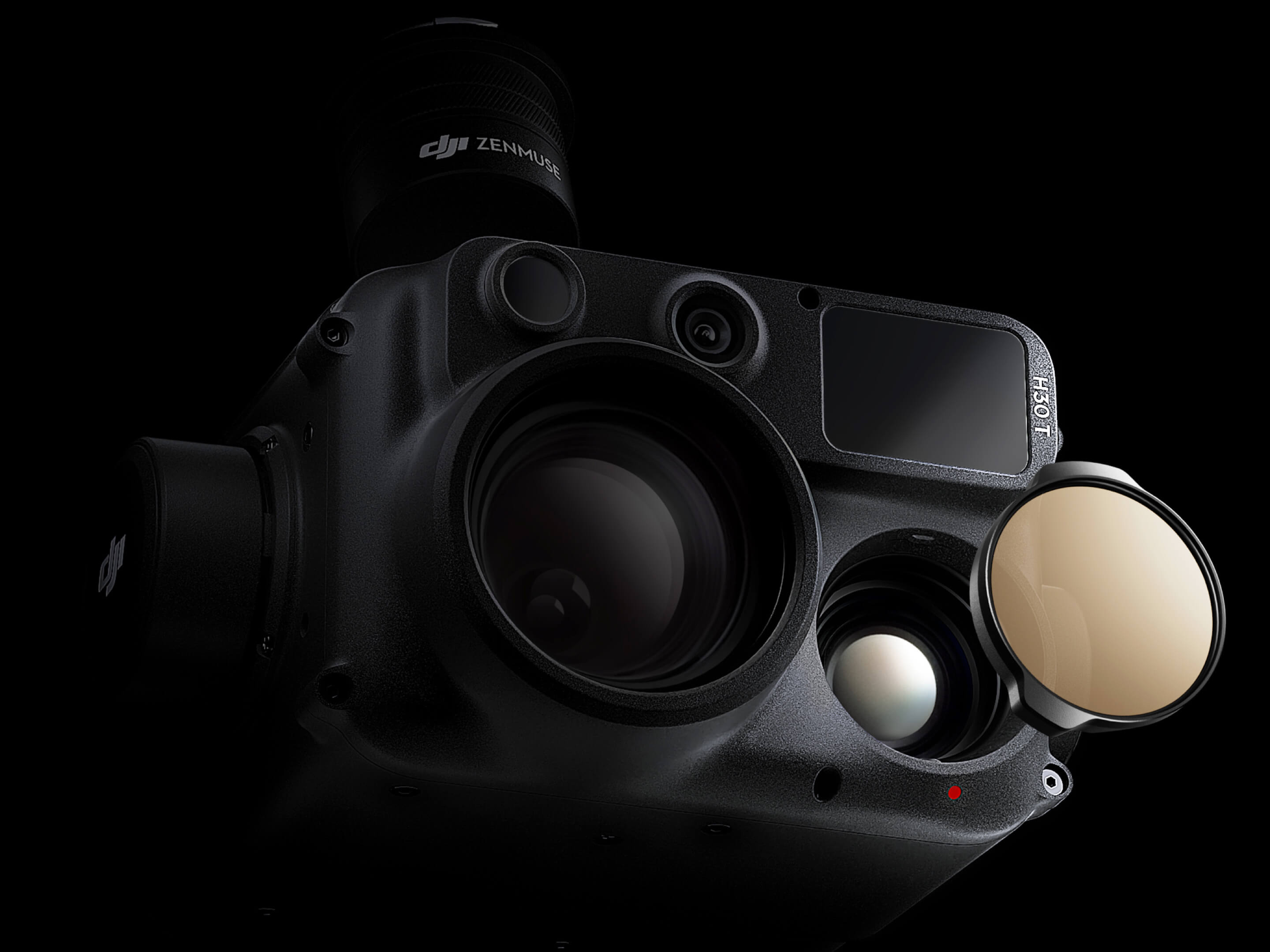

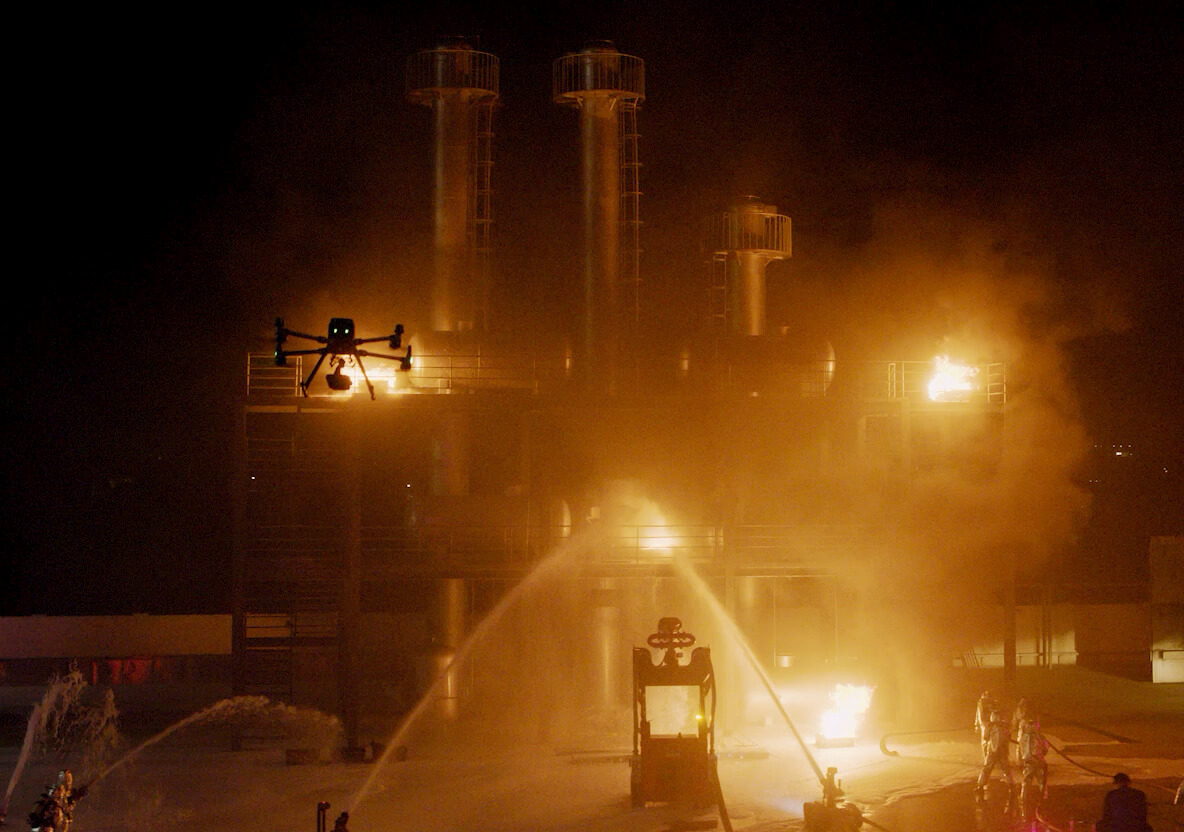

Naudojant papildomą infraraudonųjų spindulių tankio filtrą [9], galima matuoti iki 1600° C (2912° F) temperatūrą - tai 3 kartus daugiau nei ankstesnėse kartose [10]. Tokia funkcija itin naudinga gesinant gaisrus ar dirbant šalia aukštos temperatūros šaltinių, leidžiant greitai identifikuoti židinius ir veikti efektyviau.

Išmanios funkcijos efektyviam darbui

Išmani fiksacija aiškiam vaizdui

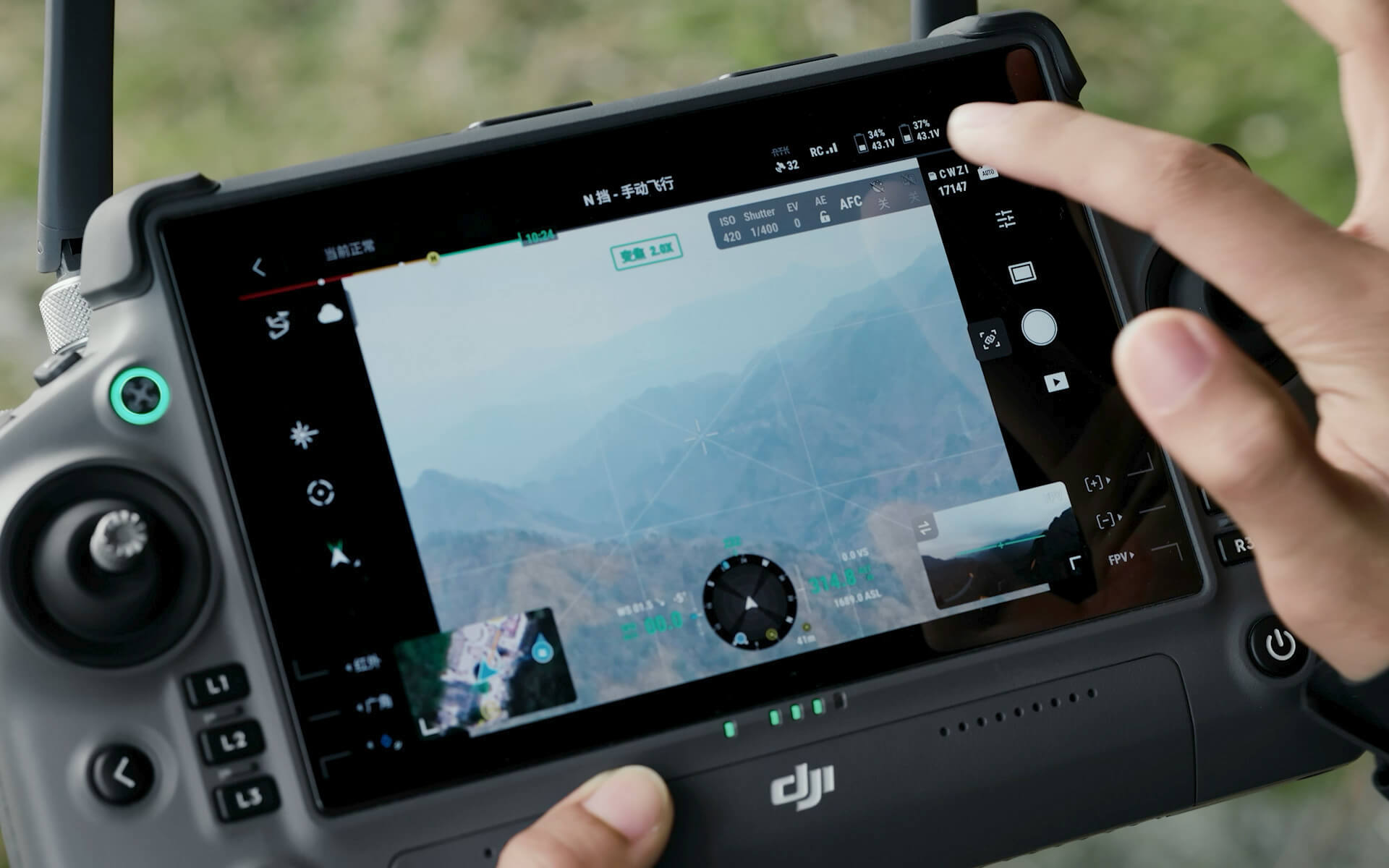

Naudojant išmanius vaizdo algoritmus, kameros automatiškai prisitaiko prie aplinkos apšvietimo ir dinaminio diapazono. Tai padeda išlaikyti detales tiek šviesiose, tiek šešėliuotose kadro dalyse.

Elektroninis rūko šalinimo režimas

Rūko ar didelės drėgmės sąlygomis Zenmuse H30 priartinimo kamera pasitelkia elektroninio rūko mažinimo funkciją [11], kuri pagerina vaizdo aiškumą. Galima pasirinkti žemą arba aukštą režimą, priklausomai nuo aplinkos sąlygų.

Išskirtinis atsparumas aplinkos poveikiui

IP54 apsauga nuo dulkių ir drėgmės

Zenmuse H30 serija atitinka IP54 standartą [12], todėl užtikrina patikimą veikimą sudėtingomis oro sąlygomis.

Darbo temperatūra nuo -20° iki 50° C (-4° iki 122° F)

Sistema sukurta veikti įvairiomis klimato sąlygomis - nuo -20° iki 50° C (-4° iki 122° F), todėl tinka naudoti ištisus metus.

Patikimas duomenų valdymas ir apsauga

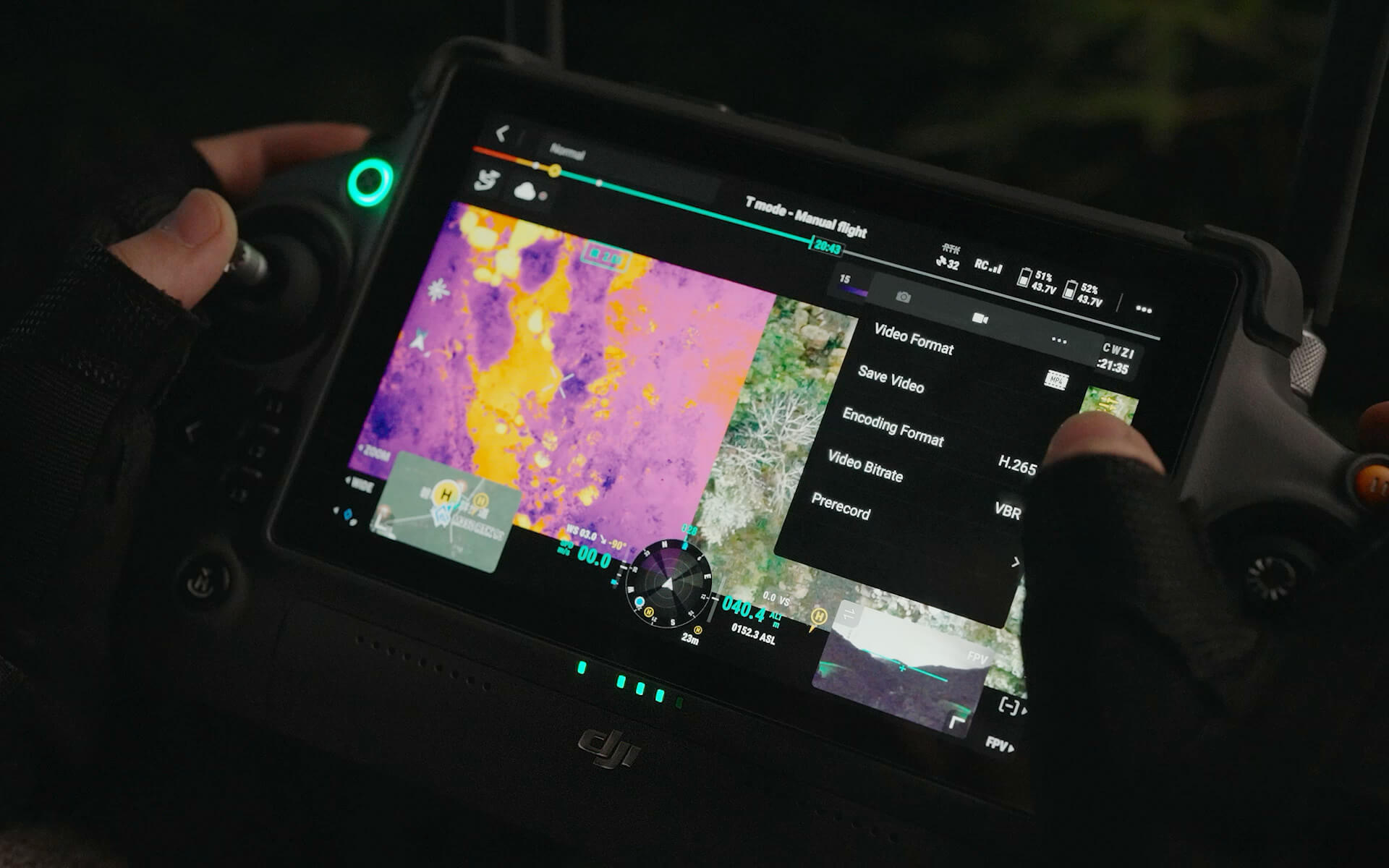

Išankstinio įrašymo funkcija

Visos H30 serijos kameros palaiko išankstinį įrašymą - galima išsaugoti 10, 15 arba 30 sekundžių vaizdo medžiagą iki realaus įrašo pradžios. Tai leidžia nepraleisti svarbiausių momentų.

Šifruotas medijos perdavimas ir žurnalo valymas vienu mygtuku

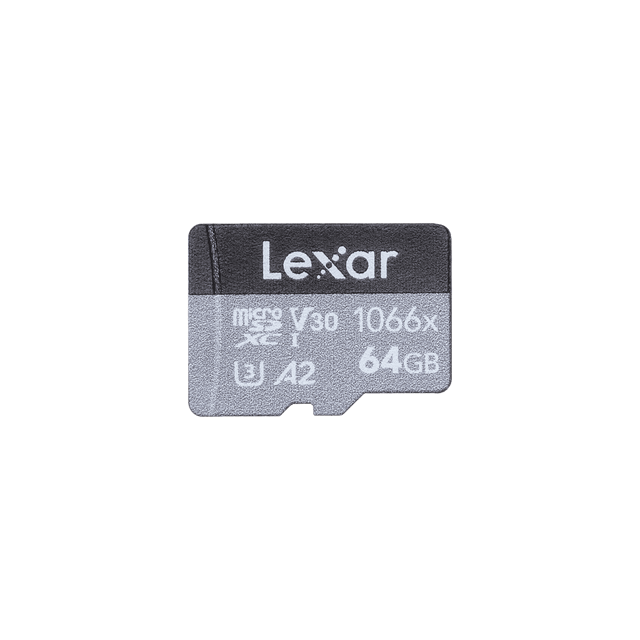

Naudojant saugos kodą galima šifruoti microSD kortelę, užtikrinant failų apsaugą. AES-256 šifravimas garantuoja saugų duomenų perdavimą tarp valdiklio ir drono. Taip pat galima vienu spustelėjimu išvalyti žurnalus, siekiant apsaugoti jautrią informaciją.

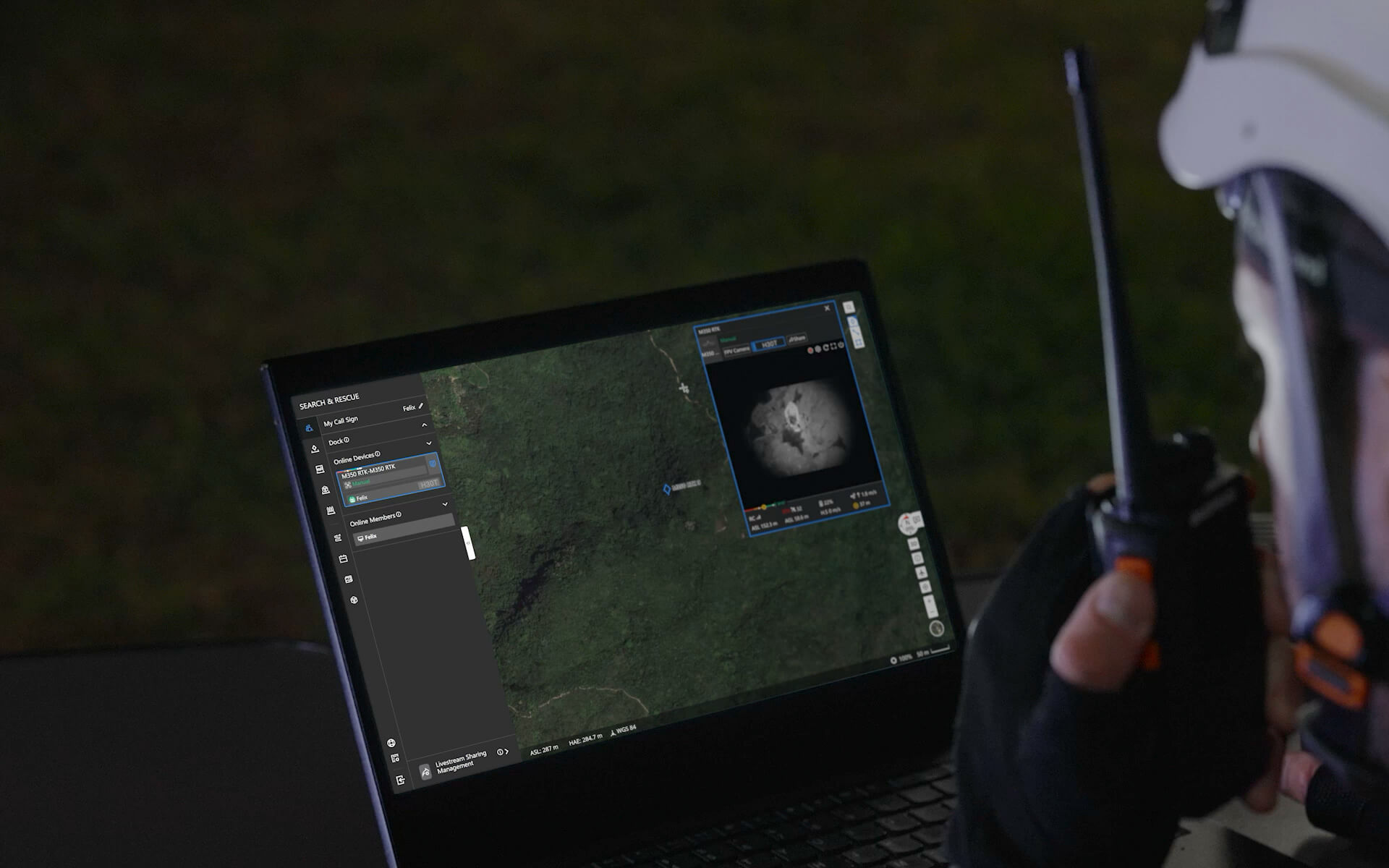

Debesų sinchronizacija sklandžiam bendradarbiavimui

Vaizdas iš Zenmuse H30 serijos gali būti tiesiogiai perduodamas į DJI FlightHub 2 platformą, leidžiant realiu laiku koordinuoti veiksmus tarp oro ir žemės komandų.

Pritaikymas

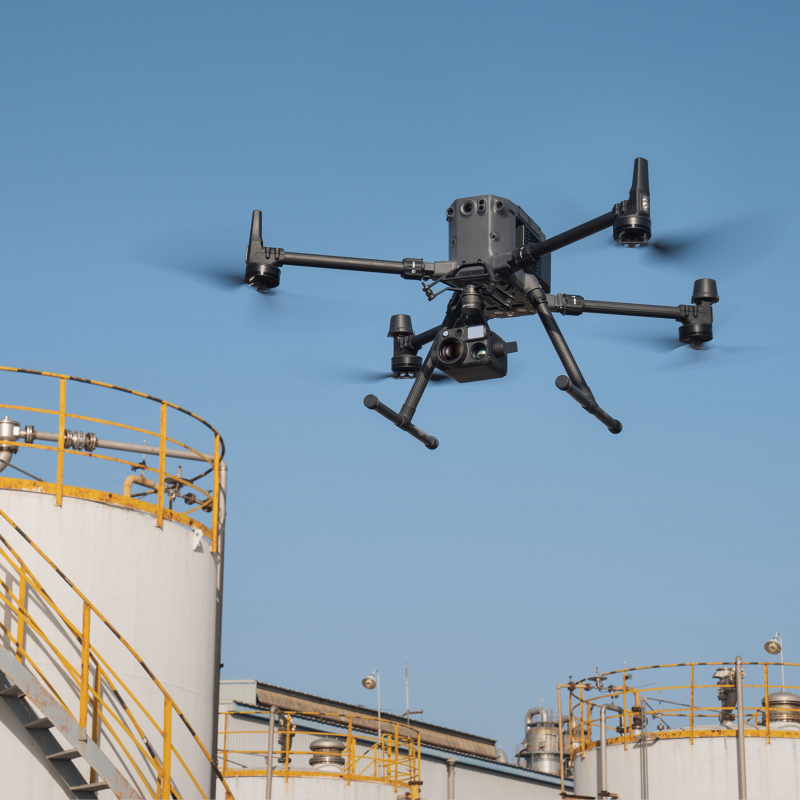

Naudojant DJI Enterprise skrydžių platformas, Zenmuse H30 serija puikiai tinka šiose srityse:

• Viešasis saugumas
• Energetika
• Naftos ir dujų pramonė
• Vandens ūkis
• Miškininkystė

* Prieš pirmą kartą naudojant Zenmuse H30 serijos naudingąją apkrovą, būtina ją aktyvuoti per DJI Pilot 2 programėlę.

** Visi šiame puslapyje pateikti duomenys gauti testuojant serijinį Zenmuse H30 serijos modelį kontroliuojamomis sąlygomis. Faktiniai rezultatai gali skirtis priklausomai nuo aplinkos, naudojimo ypatumų ir programinės įrangos versijos.

*** Visi šiame puslapyje matomi vaizdo įrašai ir nuotraukos užfiksuoti profesionalų, naudojant Zenmuse H30 seriją, laikantis visų galiojančių teisės aktų ir taisyklių. Vaizdai gali būti pakoreguoti postprodukcijos metu ir pateikiami tik iliustraciniu tikslu. Faktiniai rezultatai gali skirtis. Visada laikykitės vietos įstatymų ir užtikrinkite, kad orlaivis turi visus būtinus leidimus bei sertifikatus skrydžiui pasirinktoje zonoje.

**** Visi šiame puslapyje pateikti produkto vaizdai, vaizdo įrašai bei ekrano turinys yra iliustracinio pobūdžio. Tikra produkto išvaizda (įskaitant, bet neapsiribojant spalva, forma ar dydžiu) ir ekrane rodoma informacija (pvz., fonai, vartotojo sąsaja ar iliustracijos) gali skirtis.

1. Norint atlikti temperatūros matavimus iki 1600° C (2912° F), reikia papildomai įsigyti infraraudonosios šviesos tankio filtrą.

2. Palyginti maksimalūs priartinimo koeficientai tarp Zenmuse H30 ir H20 serijų. Duomenys gauti DJI laboratorijoje.

3. Palyginti maksimalūs lazerinio nuotolio ieškiklių matavimo atstumai tarp Zenmuse H30 ir H20 serijų. Duomenys gauti DJI laboratorijoje.

4. Duomenys gauti DJI laboratorijoje. Matavimo diapazonas gali kisti priklausomai nuo objekto medžiagos ir formos, gimbalo kampo, apšvietimo sąlygų bei oro veiksnių, tokių kaip lietus ar rūkas. Kai lazerio impulsas pataiko į kelis taikinius vienu metu, jo energija išskaidoma, todėl gali sumažėti matavimo atstumas.

5. IR šviesa ir NIR apšvietimas veikia tik naudojant priartinimo kamerą. NIR apšvietimas aktyvuojamas tik po pakilimo. Jei pirmiausia įjungiamas NIR apšvietimas, IR šviesa taip pat įsijungia automatiškai.

6. Palygintos Zenmuse H30 ir H20 serijų infraraudonųjų termovizorių vaizdo raiškos. Duomenys gauti DJI laboratorijoje.

7. UHR (Ultra High Resolution) infraraudonųjų spindulių vaizdo funkciją reikia iš anksto įjungti rankiniu būdu. Įjungus naktinio matymo režimą, ši funkcija automatiškai išsijungia.

8. Temperatūrų matavimas negalimas, kai infraraudonųjų spindulių kamera veikia aukštos raiškos (High-Res) režimu.

9. Parduodama atskirai.

10. Palygintos maksimalios temperatūros, kurias galima išmatuoti naudojant infraraudonąsias kameras Zenmuse H30 ir H20 serijose. Duomenys gauti DJI laboratorijoje.

11. Naktinio matymo režimo ir elektroninio rūko šalinimo funkcijų negalima naudoti vienu metu.

12. Laboratorinėmis sąlygomis įrenginys gali pasiekti IP54 apsaugos klasę pagal IEC60529 standartą. IP reitingas nėra nuolatinis ir gali kisti dėl natūralaus įrenginio dėvėjimosi.
