DJI vaizdo perdavimo sistema / Transmission

Vizija be ribų

DJI Transmission - tai evoliucija iš patikrintos DJI oro vaizdo perdavimo technologijos, siūlanti integruotą sprendimą, kuriame sujungti vaizdo siųstuvas, monitorius, valdiklis ir įrašymo įrenginys. Ši sistema sukurta tam, kad sklandžiai integruotųsi su Ronin serijos įrenginiais ir DJI Master Wheels, atverdama naują perdavimo patirties etapą, leidžiantį matyti be ribų.

Nauja era

Perdavimo našumas

Ilgo nuotolio HD tiesioginė transliacija

DJI Transmission naudoja O3 Pro vaizdo perdavimo technologiją, kuri leidžia pasiekti įspūdingą 6 km (20 000 ft)^[1] žemės perdavimo atstumą. Palaikomas 1080p/60fps perdavimas su maksimaliu 40 Mbps duomenų srautu bei 16 bitų 48 kHz garso stebėsena realiuoju laiku - tai suteikia didelėms filmavimo komandoms aukščiausio lygio vaizdo ir garso kontrolę iš toli.

Itin maža delsa per visą grandinę

Vaizdo siųstuvas ir imtuvas naudoja tą pačią mikroschemų architektūrą kaip Ronin 4D, o kiekviena perdavimo grandies dalis kruopščiai optimizuota, kad su kino kameromis, tokiomis kaip
ALEXA Mini LF, būtų pasiekta maksimali sparta ir minimalus vėlavimas.

Išmanus dažnių perjungimas

O3 Pro, be tradicinių 2.4 GHz ir 5.8 GHz dažnių juostų, naudoja ir DFS juostas*, suteikdamas iki 23 kanalų pasirinkimo. Tai leidžia profesionalioms komandoms lanksčiai pasirinkti mažiau trukdomus ir reikalavimus atitinkančius kanalus. DJI Transmission palaiko automatinį trigubos juostos dažnių perjungimą - sistema analizuoja elektromagnetinę aplinką ir automatiškai parenka optimalų belaidžio ryšio kanalą.

Naudojant integruotą dažnių analizatorių, vartotojai taip pat gali rankiniu būdu pasirinkti optimalų kanalą, kad būtų maksimaliai sumažintas trukdžių poveikis tarp įrenginių.

Įdiegus didelio stiprinimo antenas,^[2] perdavimo našumas dar labiau padidėja.

Vienas siųstuvas - keli imtuvai

Tiek „High-Bright“ nuotolinis monitorius, tiek vaizdo imtuvas palaiko vieno siųstuvo ir kelių imtuvų konfigūraciją, perduodant vaizdą ir garsą dviem skirtingais režimais. Numatytasis „Broadcast“ režimas leidžia prijungti neribotą skaičių imtuvų, todėl jis itin patogus realaus laiko peržiūrai kelioms komandoms, pavyzdžiui, apšvietimo, dekoracijų ar grimo skyriams filmavimo aikštelėse, kur dirba daugiau žmonių. Be to, realiuoju laiku galima matyti tiesioginės transliacijos duomenų srauto spartą ir įvesties vaizdo kodekus. Norint perjungti stebimos kameros indeksą, pakanka pasirinkti reikiamą - nereikia papildomai tikrinti perdavimo kanalo. Tai žymiai padidina filmavimo efektyvumą.

Norėdami prijungti „DJI Master Wheels“ ar kitus valdymo įrenginius, pasirinkite „Control“ režimą „High-Bright“ nuotoliniame monitore arba vaizdo imtuve ir suporuokite jį su siųstuvu. Tuomet „Ronin 2“, „RS 3 Pro“ stabilizatoriai ir kameros fokusas gali būti valdomi nuotoliniu būdu per du imtuvus, netrukdant kitiems įrenginiams, veikiančiams „Broadcast“ režimu. Taip pat vaizdo imtuvas palaiko balso skambučius itin dideliu atstumu, leidžiančius perduoti garsą vienas prieš vieną realiuoju laiku - tai užtikrina sklandų bendravimą tarp operatoriaus ir režisieriaus ar kliento.

Įvairūs nustatymai

• Keli siųstuvai, keli imtuvai
• Vienas siųstuvas, du imtuvai

Metaduomenų perdavimas

„DJI Video Receiver“ palaiko kamerų metaduomenų perdavimą per SDI. Naudojant su ARRI, RED ar kitomis profesionaliomis kino kameromis, jis gali perduoti failo pavadinimą, laiko kodą, įrašymo pradžios informaciją, kameros nustatymus (diafragmą, židinio nuotolį ir kt.) bei objektyvo duomenis. Visa ši informacija pasiekia tiek monitorius, tiek QTAKE sistemą, leidžiant režisieriams, operatoriams ir DIT komandoms realiuoju laiku matyti visą svarbią informaciją apie filmavimą.

Šifruotas perdavimas

„DJI Transmission“ užtikrina saugų suporavimą ir palaiko AES 256 bitų šifravimą, apsaugantį jūsų duomenis nuo neteisėtos prieigos. Kartu su „DJI“ sukurta mikroschema ir perdavimo protokolu, ši sistema garantuoja maksimalią jūsų vaizdo turinio apsaugą.

Boxue Wang, operatorius

„DJI Transmission ne tik supaprastina filmavimo eigą, bet ir išlaisvina mus nuo kabelių ir atstumo apribojimų. DJI išties rūpinasi kuriant sprendimus, palengvinančius kino kūrimą. Tokie iš pirmo žvilgsnio nedideli patobulinimai ženkliai prisideda prie visos kino industrijos pažangos.“

Žinomas dėl: Nice View, Dying to Survive, The YinYang Master

Išplėskite savo viziją

Stebėjimo patirtis

Integruotas dizainas

Palyginti su įprastais sprendimais, „DJI High-Bright Remote Monitor“ sujungia ryškų ekraną su integruotu vaizdo imtuvu, užtikrinant maksimalų mobilumą ir greitą paruošimą darbui bet kokiomis sąlygomis.

Šiame nuotoliniame monitore įdiegta ta pati vaizdo apdorojimo mikroschema kaip ir „Ronin 4D“, todėl be stebėjimo jis siūlo ir išplėstas funkcijas, skirtas efektyviam vaizdo priėmimui, peržiūrai, valdymui bei įrašymui.

Plačios spalvų gamos jutiklinis ekranas

Aukšto ryškumo nuotolinio valdymo monitorius turi 7 colių (17,8 cm) įstrižainės plataus spalvų spektro jutiklinį ekraną, kurio ryškumas siekia iki 1500 nitų. Standartiškai komplektuojamas su grūdinto stiklo ekrano apsauga ir profesionaliu monitoriaus gaubtu, užtikrinančiu sodrias, tikroviškas spalvas net ir esant ryškiam apšvietimui. Su 1920×1200 raiška ekranas perteikia subtilią naudotojo sąsają (OSD), kurioje aiškiai matomi tokie parametrai kaip filmavimo nustatymai - tai leidžia greitai ir patogiai valdyti informaciją bei užtikrina sklandų darbą filmavimo metu.

Palaikymo įrankiai

Aukšto ryškumo nuotolinio valdymo monitorius aprūpintas pažangiomis funkcijomis, tokiomis kaip saugios zonos, kadro gairės, zebra, klaidingų spalvų atvaizdavimas, ryškumo išryškinimas (peaking), bangų forma (waveform), dvigubas palietimas priartinimui, taip pat monitoriaus spalvų kalibravimas bei individualūs 3D LUT, užtikrinantys tikslų kompozicijos, ekspozicijos ir fokusavimo valdymą.

Nepriklausomas įrašymas ir atkūrimas

Aukšto ryškumo nuotolinio valdymo monitorius turi microSD kortelės lizdą ir leidžia savarankiškai įrašyti bei saugoti tiesiogines transliacijas iki 1080p/60fps H.264 formatu. Įrenginys gali automatiškai pradėti ir baigti įrašymą sinchroniškai su kamera, todėl itin patogu kurti proxy failus tiesiog filmavimo aikštelėje. Naudojant kelis nuotolinius monitorius vienu metu, kiekvienas jų gali nepriklausomai įrašyti ar atkurti medžiagą netrukdydamas kitų veikimui.

Veikia su DJI ekosistema

Platus valdymo pasirinkimų spektras

Integruotas judesio valdiklis

Aukšto ryškumo nuotolinio valdymo monitorius turi integruotą giroskopinį jutiklį, kuris leidžia įrenginiui veikti kaip atskiram judesio valdikliui Ronin 2 arba RS 3 Pro be papildomos įrangos. Tai suteikia galimybę tiksliai valdyti sudėtingus kameros judesius filmuojant iš transporto priemonės ar naudojant kraną.

Suderinamas su Ronin 4D valdymo rankenomis

Aukšto ryškumo nuotolinio valdymo monitorius komplektuojamas su apsauginiu išplėtimo rėmeliu. Naudojant su Ronin 4D valdymo rankenomis, [2] valdymo svirtimi galima kontroliuoti Ronin 2 arba RS 3 Pro stabilizatorių, o fokusavimo ratukas leidžia reguliuoti fokusą bei kamerų nustatymus, tokius kaip diafragma, išlaikymas ir ISO. Įrašymo mygtukas valdo įrašymo pradžią ir pabaigą, [3] suteikdamas valdymo patirtį, artimą Ronin 4D sistemai.

Suderinamas su DJI Master Wheels ir DJI Force Pro

Tiek vaizdo imtuvas, tiek aukšto ryškumo nuotolinio valdymo monitorius gali būti naudojami su DJI Master Wheels, [4] siekiant pažangaus stabilizatoriaus valdymo su Ronin 2 arba RS 3 Pro. Valdymo signalai perduodami tiesiogiai per DJI Transmission sistemą, todėl nereikia papildomų antenų ant DJI Master Wheels. Tai trigubai padidina perdavimo efektyvumą, pagerina signalo nuotolį, stabilumą ir atsparumą trukdžiams.

• Naudojimas su vaizdo imtuvu
• Naudojimas su nuotoliniu monitoriumi

DJI LiDAR Range Finder (RS) prie DJI Transmission kabelių mazgas

Naudodami DJI LiDAR Range Finder (RS) ir DJI Transmission Cable Hub, galite prijungti DJI vaizdo siųstuvą prie DJI LiDAR Range Finder (RS) ir DJI RS Focus Motor (2022), kad sukurtumėte nepriklausomą fokusavimo bei stebėjimo sistemą, atliktumėte objektyvo kalibravimą ir automatinį fokusavimą su rankiniu objektyvu - be būtinybės prijungti prie RS 3 Pro. Prijungus prie Ronin 4D rankenų, galima naudoti LiDAR bangos formos atvaizdavimą tiksliai rankinio fokusavimo kontrolei.

Be to, prijungus prie DJI RS 3 Pro, turėsite visapusišką filmavimo sprendimų rinkinį, kuriame integruotas stabilizavimas, nuotolinis stebėjimas, gimbalo valdymas ir LiDAR fokusavimas.

• Be stabilizatoriaus
• Su stabilizatoriumi

Veidrodinio valdymo režimas

Kai RS 3 Pro tvirtinamas prie kranų, kabelinių kamerų ar transporto priemonių, naudojant veidrodinio valdymo režimą [6], galima nuotoliniu būdu valdyti Sony beveidrodinių kamerų meniu iš bet kurios filmavimo aikštelės vietos.

Rui Zhong, operatorius

„DJI Transmission iš esmės pakeitė vaizdo perdavimą. Tai visiškai naujas darbo proceso būdas, sklandžiai apjungiantis valdymą ir stebėjimą, ženkliai didinantis darbo efektyvumą. Kai Ronin stabilizatoriai derinami su naujausia DJI Transmission sistema, tai sukuria naują kvėpavimą šiai klasikinei serijai. DJI Transmission padaro Master Wheels dar intuityvesnius, o ilgesnis valdymo atstumas atveria daugiau kūrybinių galimybių. DJI inovacijos ir toliau formuoja kino industrijos ateitį.“

Žinomas dėl: Vienintelis ir nepakartojamas, Mano brangus melagi, Maža raudona gėlė

Viskas viename

Jungtys ir maitinimas

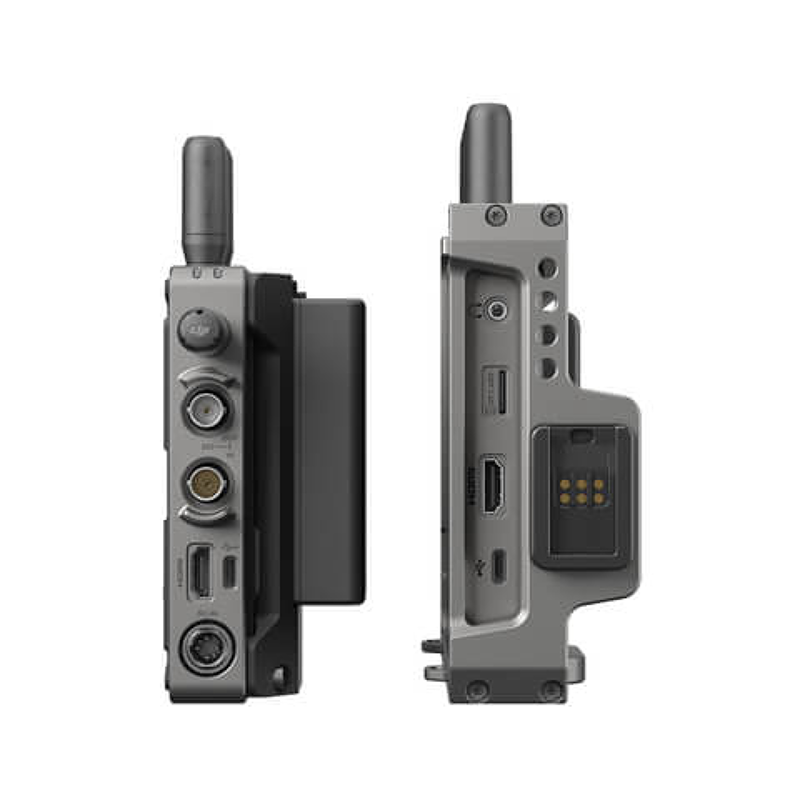

Vaizdo siųstuvo jungtys

3G-SDI Loop Out jungtis

Palaiko 1080p/60fps vaizdo išvestį.

3G-SDI įvesties jungtis

Palaiko 1080p/60fps vaizdo įvestį.

HDMI 1.4 Type-A įvesties jungtis

Palaiko 1080p/60fps vaizdo įvestį.

USB Type-C jungtis

Skirta balso ryšiui ir programinės įrangos atnaujinimui.

Maitinimo įvesties jungtis [6]

6.8 V-17.6 V maitinimo įvestis (įskaitant CAN įvestį ir išvestį bei prijungimą prie Ronin 2 ar RS 3 Pro). [4]

Vaizdo imtuvo jungtys

3G-SDI išvesties jungtis [6]

Palaiko 1080p/60fps vaizdo išvestį.

HDMI 1.4 Type-A išvesties jungtis [6]

Palaiko 1080p/60fps vaizdo išvestį.

USB Type-C jungtis

Skirta balso ryšiui ir programinės įrangos atnaujinimui.

Maitinimo įvesties jungtis [6]

6.8 V-17.6 V maitinimo įvestis (įskaitant CAN įvestį ir išvestį bei prijungimą prie DJI Master Wheels). [4]

Didelio ryškumo nuotolinio monitoriaus jungtys

3.5 mm stereo lizdas

Garso stebėjimui realiuoju laiku.

microSD kortelės lizdas

Vidiniam įrašymui ir atkūrimui monitoriuje.

HDMI 2.0 Type-A įvesties jungtis

Palaiko 4K/60fps vaizdo įvestį.

USB Type-C jungtis

Naudojama kaip internetinė kamera ir programinės įrangos atnaujinimui

Maitinimo įvesties jungtis [6]

6.8 V-17.6 V maitinimo įvestis (įskaitant CAN įvestį ir išvestį bei prijungimą prie DJI Master Wheels ir DJI Force Pro). [4]

HDMI 1.4 Type-A išvesties jungtis [6]

Palaiko 1080p/60fps vaizdo išvestį.

3G-SDI išvesties jungtis [6]

Palaiko 1080p/60fps vaizdo išvestį.

Tiesioginis maitinimas iš gimbalo

DJI Transmission galima naudoti kartu su Ronin 2 arba RS 3 Pro, kuriant individualų filmavimo sprendimą. Vaizdo siųstuvas gali būti tiesiogiai montuojamas prie gimbalo apatinio šaltojo batelio ir maitinamas tiesiogiai iš jo - be papildomų baterijų.

Sumontuota ant Ronin 2

Sumontuota ant RS 3 Pro

Kiti maitinimo sprendimai

WB37 maitinimo šaltinis

Vaizdo siųstuvas, didelio ryškumo nuotolinis monitorius ir vaizdo imtuvas suderinami su DJI WB37 baterija.

NP-F maitinimo šaltinis

Vaizdo siųstuvas, itin ryškus nuotolinio valdymo monitorius ir vaizdo imtuvas gali būti maitinami naudojant komplekte esantį NP-F akumuliatoriaus adapterį, leidžiantį prijungti universalius akumuliatorius.

V-mount maitinimas

Vaizdo siųstuvas, itin ryškus nuotolinio valdymo monitorius ir vaizdo imtuvas gali būti maitinami V-mount akumuliatoriais su trečiųjų šalių adapteriais. Pogo kontaktai vaizdo siųstuvo priekyje ir gale leidžia prijungti jį prie kameros V-mount akumuliatoriaus plokštelės naudojant trečiosios šalies adapterį - tai užtikrina integruotą ir patikimą maitinimo sprendimą.

DC-IN maitinimas

Norint užtikrinti nepertraukiamą vaizdo siųstuvo, itin ryškaus nuotolinio monitoriaus ir vaizdo imtuvo veikimą, galima naudoti P-TAP į DC-IN maitinimo laidą, prijungiant prie išorinio maitinimo šaltinio.
